Курсовая работа: РАСЧЕТ ГАЗОВОГО ОДНОСТУПЕНЧАТОГО ЭЖЕКТОРА вариант 2
Описание
Произвести расчет расчет параметров (Т*, Р*, Р, с(λ), а также G) потока газа в заданных сечениях (см. схему) эжектора на критическом (расчетном) и двух произвольных дозвуковых (нерасчетных) режимах работы эжектора, а так же на режиме его запирания.
По данным расчета эжектора на критическом режиме и других рекомендаций определить основные геометрические размеры проточной части. Вычертить в масштабе эскиз эжектора.
Построить графики: изменения статического давления Р и давления торможения Р* вдоль потоков газа при критическом режиме, второй график Р и Р* для двух дозвуковых режимов, изменение λ вдоль длины эжектора при критическом режиме, изменение λ вдоль длины эжектора для двух дозвуковых режимов в одних координатах.
Построить расчетную характеристику эжектора по исходным данным при условии α=const, П0=const, т. е. построить график изменения степени повышения давления эжектируемой струи, в зависимости от изменения коэффициента эжекции n
По данным расчета эжектора на критическом режиме и других рекомендаций определить основные геометрические размеры проточной части. Вычертить в масштабе эскиз эжектора.
Построить графики: изменения статического давления Р и давления торможения Р* вдоль потоков газа при критическом режиме, второй график Р и Р* для двух дозвуковых режимов, изменение λ вдоль длины эжектора при критическом режиме, изменение λ вдоль длины эжектора для двух дозвуковых режимов в одних координатах.
Построить расчетную характеристику эжектора по исходным данным при условии α=const, П0=const, т. е. построить график изменения степени повышения давления эжектируемой струи, в зависимости от изменения коэффициента эжекции n

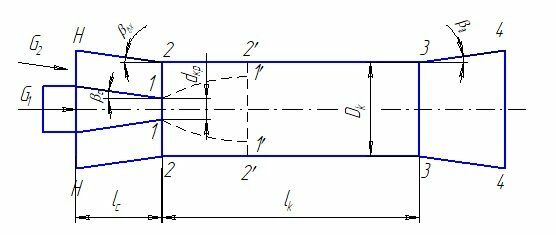

Рисунок 1-Схема эжектора
Таблица 1-Исходные данные
№ | k | R, Дж/кг×К | р*Н, Па | Т*0, К | P0
| Q | F1, м2 | a | l1 |
2 | 1,4 | 287 | 1,03∙105 | 500 | 2,4 | 0,6 | 5∙10-3 | 0,05 | 1,0 |
Курсовая работа.
Пояснительная записка: 29 стр., 5 рис., 7 табл., 5 источников.
