Машиностроительное черчение (Темы 1-6) МТИ Ответы на тест

Все мои готовые работы для МТИ (Сортировка по алфавиту).
Если не нашли нужную работу, то можете сделать индивидуальный заказ.

---

Представлены ответы на большинство вопросов по предмету "Машиностроительное черчение.ти_ФРК".
Итоговый набранный балл 97 из 100.
ВНИМАНИЕ! Перед тем как купить работу, обязательно убедитесь, что ваши вопросы совпадают с представленными ниже. Для этого рекомендую запустить тест и сверить хотя бы несколько вопросов.

---

УЧЕБНЫЕ МАТЕРИАЛЫ

1. Тема 1. Стандарты Единой системы конструкторской документации (ЕСКД)
2. Тема 2. Проекционное черчение
3. Тема 3. Общие сведения о машиностроительных чертежах
4. Тема 4. Чертежи деталей
5. Тема 5. Сборочный чертеж
6. Тема 6. Схемы

---

СПИСОК ВОПРОСОВ:

… линия должна служить границей между видом и разрезом на представленном чертеже

• Штриховая
• Тонкая сплошная линия
• Штрихпунктирная линия
• Основная сплошная линия

В разрезе соприкасающиеся детали на сборочном чертеже …

• штрихуются одинаково
• штрихуются с разным расстоянием между штриховыми линиями, штриховые линии располагают в разном направлении
• штрихуются с разным наклоном штриховых линий

Все размеры на чертеже проставляются …

• в миллиметрах без обозначения единицы измерения
• в миллиметрах с обозначением единицы измерения
• в метрах без обозначения единицы измерения
• в метрах с обозначением единицы измерения

Выберите размеры, которые указывают на сборочном чертеже.

• все размеры
• габаритные, присоединительные, установочные, крепежные, определяющие работу устройства
• только габаритные размеры изделия
• только размеры крепежных деталей

Выберите резьбу, изображенную на чертеже.

• трубная резьба в отверстии
• трапецеидальная резьба на стержне
• метрическая резьба в отверстии
• прямоугольная резьба на стержне

Выберите существующие типы схем.

• графические, элементарные
• элементарные, сложные
• структурные, принципиальные, общие, функциональные
• разовые, графические, функциональны

Детали, имеющие форму тел вращения, на рабочих чертежах изображают...

• произвольно расположенными
• с горизонтально расположенной осью вращения
• с вертикально расположенной осью вращения
• с осью вращения под прямым углом к основной надписи

Для изображения невидимого контура применяется …

• сплошная тонкая линия
• штриховая линия
• сплошная толстая основная линия
• штрихпунктирная линия

Для изображения предметов на чертежах используется метод…

• перспективного удаления
• прямоугольного проецирования
• технического редактирования
• пространственного представления

Документ, определяющий состав сборочной единицы, комплекса или комплекта, называется…

• изделием
• спецификацией
• пояснительной запиской
• ведомостью спецификаций

Изображение А-А, представленное на чертеже, называется…

• "профильный разрез"
• "вынесенное сечение"
• "дополнительный вид"
• "наложенное сечение"

Линии, которые используются в качестве размерных, – это …

• центровые линии
• осевые линии
• сплошные тонкие линии

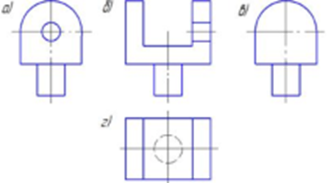

На рисунках б) и г) показаны…

• главный вид и вид сверху
• главный вид и вид слева
• вид справа и слева
• вид прямо и сзади

На рисунке показано …

• болтовое соединение
• сварное соединение
• заклепочное соединение
• винтовое соединение

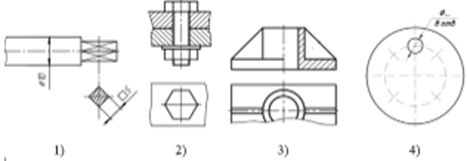

На рисунке представлен…

• фронтальный разрез
• вид слева
• горизонтальный разрез
• дополнительный вид

На чертеже показано … соединение деталей 1 и 2

• резьбовое
• сварное
• заклепочное
• шпоночное

Назовите основной параметр резьбы, указанный на чертеже

• шаг резьбы
• длина резьбы
• размер профиля резьбы
• длина витка резьбы

Наименования, обозначения и типы элементов функциональной схемы вписываются …

• в любое место на чертеже
• в спецификацию
• в прямоугольники или около графических обозначений
• в таблицу рядом с основной надписью

Натуральным называется масштаб …

• 201
• 14
• 175
• 11

Неверно, что в соответствии с требованиями ГОСТ ЕСКД на чертеже используется масштаб…

• 12
• 13
• 15
• 12,5

Неразъемные соединения – это …

• подвижные соединения
• соединения, разъединение которых невозможно без разрушения соединяемых деталей
• соединения, которые разъединяются без повреждения деталей
• неподвижные соединения

Основную надпись на чертежах располагают...

• в правом верхнем углу при горизонтальной ориентации листа
• в левом нижнем углу при вертикальной ориентации листа
• в правом нижнем углу при горизонтальной ориентации листа
• в правом нижнем углу при любой ориентации листа

Половину вида и половину соответствующего разреза на рабочем чертеже детали…

• нельзя соединять
• можно соединять, если деталь имеет симметричную фигуру
• можно соединять в случае технического редактирования
• можно соединять в случае пространственного представления

Положение, в котором вычерчивают на схеме условные графические обозначения элементов схем – …

• в положении параллельном основной надписи
• в положении, в котором они изображаются в соответствующих стандартах, либо повернутыми на угол, кратный 90° по отношению к этому положению
• в положении, удобном для чтения

Рабочий чертеж детали должен содержать…

• максимально возможное количество видов
• шесть основных видов
• достаточное количество видов для представления формы детали
• минимально возможное количество видов

Размер формата А4 составляет…

• 594х841
• 420х594
• 210х297
• 297х420

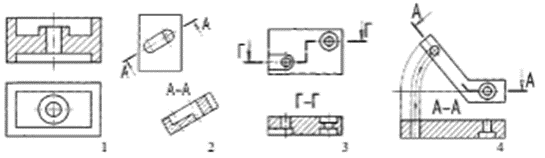

Разрез, изображенный на рисунке, - …

• простой
• сложный ломаный
• местный
• сложный ступенчатый

Разъемными называют …

• подвижные соединения
• соединения, которые разъединяются без повреждения деталей
• неподвижные соединения
• соединения, разъединение которых невозможно без разрушения соединяемых деталей или соединяющего материала

Распределите в правильной последовательности нанесение размеров на чертеже

• 1 выбор стороны нанесения размерных линий (слева или справа от вертикальных элементов, сверху или снизу – от горизонтальных)
• 2 вычерчивание выносных и размерных линий вдоль контуров изображений детали
• 3 вычерчивание размерных линий диаметров окружностей и радиусов дуг
• 4 вычерчивание стрелок
• 5 нанесение размерных чисел
• 6 нанесение предельных отклонений и значений шероховатости

Расстояние между размерной линией и линией контура изображения на чертеже не менее …

• 5 мм
• 15 мм
• 10 мм
• 7 мм

Расстояние между соседними параллельными линиями связи - …

• не менее 3 мм
• не менее 5 мм
• 10 мм

Совокупность неровностей поверхности с относительно малыми шагами на базовой длине, называется …

• допуском формы
• шероховатостью поверхности
• посадкой
• отклонением формы

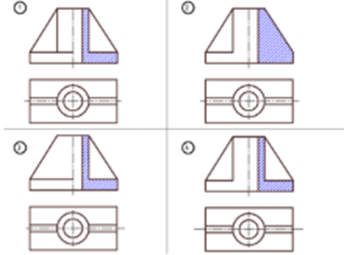

Соединение вида с разрезом выполнено правильно на рисунке…

• 1
• 2
• 3
• 4

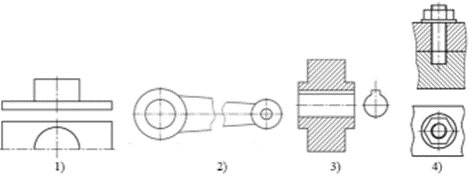

соединениям

• шпилечное соединение
• болтовое соединение
• сварное соединение
• винтовое соединение

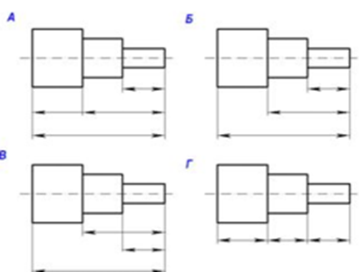

Укажите букву рисунка, на котором показан чертеж с правильно проставленными линейными размерами

• А
• Б
• В
• Г

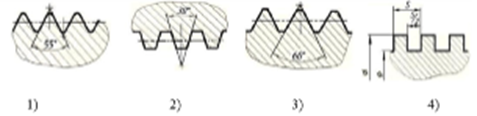

Укажите рисунок, на котором изображена резьба трапецеидальная.

• 1
• 2
• 3
• 4

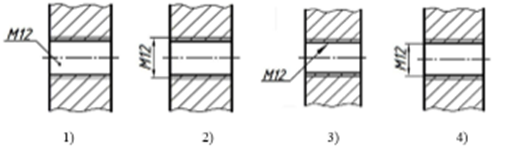

Укажите рисунок, на котором правильно обозначена метрическая резьба.

• 1
• 2
• 3
• 4

Установите в правильной последовательности выполнение рабочего чертежа детали

• 1 анализ детали, ее формы и размеров, определение количества изображений
• 2 вычерчивание контуров детали
• 3 выбор масштаба чертежа
• 4 вычерчивание осей и центров
• 5 обводка контуров
• 6 выполнение всех необходимых разрезов и сечений, нанесение необходимой штриховки на изображения
• 7 вычерчивание внутренних элементов детали
• 8 расстановка размеров

Установите в правильной последовательности выполнение трех основныз видов детали по ее аксонометрической проекции

• 1 вычерчивание главного вида (вида спереди)
• 2 вычерчивание вида сверху под главным видом в проекционной связи
• 3 анализ детали и определение главного вида
• 4 построение в проекционной связи вида слева
• 5 простановка размеров на изображениях
• 6 обводка изображений

Установите в правильной последовательности выполнение чертежа болтового соединения деталей

• 1 расстановка размеров
• 2 выбор диаметра и длины болта
• 3 вычерчивание остальных элементов деталей
• 4 анализ соединяемых деталей
• 5 обводка контуров
• 6 вычерчивание контуров деталей второго вида
• 7 нанесение штриховок на разрез
• 8 вычерчивание контуров деталей в сборе главного вида
• 9 вычерчивание осей и центров

Установите в правильной последовательности выполнение чертежа детали

• 1 выбор масштаба
• 2 вычерчивание осей и центров
• 3 вычерчивание контуров
• 4 вычерчивание внутренних элементов
• 5 расстановка размеров
• 6 нанесение надписей
• 7 обводка контуров

Установите в правильной последовательности выполнение чертежа разреза детали

• 1 анализ детали
• 2 вычерчивание осей и центров
• 3 обводка контуров
• 4 вычерчивание контуров
• 5 расстановка размеров
• 6 заштриховывание
• 7 вычерчивание внутренних элементов

Установите в правильной последовательности выполнение чертежа сварного соединения деталей

• 1 анализ соединяемых деталей
• 2 выбор вида сварного соединения
• 3 вычерчивание осей и центров
• 4 вычерчивание контуров деталей в сборе
• 5 вычерчивание внутренних элементов деталей
• 6 расстановка размеров и условного обозначения сварных швов
• 7 обводка контуров

Установите в правильной последовательности выполнение чертежа сечения детали

• 1 анализ детали
• 2 вычерчивание осей и центров
• 3 вычерчивание контуров
• 4 вычерчивание элементов, попадающих в плоскость сечения
• 5 расстановка размеров
• 6 заштриховывание
• 7 обводка контуров

Установите в правильной последовательности выполнение чертежа шпилечного соединения деталей

• 1 анализ соединяемых деталей
• 2 выбор диаметра и длины шпильки
• 3 выбор вкручиваемой части резьбы шпильки по материалу
• 4 вычерчивание осей и центров
• 5 вычерчивание контуров деталей в сборе главного вида
• 6 вычерчивание остальных элементов деталей
• 7 вычерчивание контуров деталей второго вида
• 8 нанесение штриховок на разрез
• 9 расстановка размеров
• 10 обводка контуров

Установите в правильной последовательности заполнение разделов спецификации

• 1 документация
• 2 комплексы
• 3 сборочные единицы
• 4 детали
• 5 стандартные изделия
• 6 прочие изделия
• 7 материалы
• 8 комплекты

Установите в правильной последовательности название конструктивно-технологических элементов детали «Вал»

• 1 Галтель
• 2 Проточка
• 3 Шпоночный паз
• 4 Отверстие центровое
• 5 Фаска
• 6 Буртик

Установите в правильной последовательности правила чтения чертежа схемы

• 1 определение названия чертежа
• 2 определение вида и типа схемы
• 3 определение состава элементов по перечню элементов
• 4 определение связей между элементами
• 5 определение принципа работы изделия

Установите в правильной последовательности чтение сборочного чертежа

• 1 установить назначение и принцип работы изделия
• 2 определить изображения на чертеже, прочитать технические требования и другие надписи
• 3 прочитать спецификацию, отыскивая на чертеже изображения указанных деталей
• 4 уточнить формы деталей, используя проекционные связи
• 5 определить способы соединений деталей (резьба, сварка, развальцовка и т.д.)
• 6 определить указанные размеры, предельные отклонения, посадки
• 7 установить порядок разборки и сборки составных частей и изделия в целом

Установите соответствие между буквенным обозначением и видом схемы

• A. Г
• B. К
• C. Э
• D. П
• E. В
• F. Гидравлические
• G. Кинематические
• H. Электрические
• I. Пневматические
• J. Вакуумные

Установите соответствие между буквенными кодами групп элементов и кинематическими схемами

• A. А
• B. К
• C. Х
• D. В
• E. М
• F. С
• G. механизмы (общее обозначение)
• H. элементы рычажных механизмов
• I. муфты, тормоза
• J. валы
• K. источник движения
• L. элементы кулачковых механизмов (кулачок, толкатель)

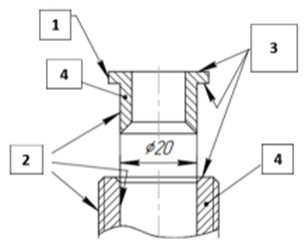

Установите соответствие между видами поверхностей детали и их названиями

• A. 1
• B. 2
• C. 3
• D. 4
• E. Свободная поверхность
• F. Сопрягаемые поверхности
• G. Прилегающие поверхности
• H. Деталь – втулка

Установите соответствие между видом чертежа и его текстовым дополнением

• A. Рабочий чертеж
• B. Сборочный чертеж
• C. Схема
• D. Строительный чертеж
• E. Технические требования
• F. Спецификация
• G. Перечень элементов
• H. Экспликация

Установите соответствие между данными в обозначении резьбы М40x6 (р2) LH и названиями этих данных

• A. величина 40
• B. величина 6
• C. (р2)
• D. LH
• E. Номинальный диаметр резьбы
• F. Шаг резьбы
• G. Величина хода
• H. Направление подъема витков – левая

Установите соответствие между изображением обозначения размеров, показанных на рисунке, и их названием

• A. 1
• B. 2
• C. 3
• D. 4
• E. обозначение окружности
• F. обозначение радиуса
• G. обозначение фаски
• H. обозначение уклона

Установите соответствие между названием документа и его определением

• A. Чертеж детали
• B. Чертеж общего вида
• C. Сборочный чертеж
• D. Спецификация
• E. Содержит изображение детали и другие данные, необходимые для ее изготовления и контроля
• F. Определяет конструкцию изделия, взаимодействие его составных частей и поясняет принцип работы изделия
• G. Содержит изображение изделия и другие данные, необходимые для его сборки и контроля
• H. Определяет состав сборочной единицы, комплекса или комплекта

Установите соответствие между наименованием и заполнением перечня элементов для схемы

• A. «Зона»
• B. «Примечание»
• C. «Количество»
• D. «Наименование»
• E. «Позиционное обозначение»
• F. обозначение зоны
• G. технические данные элемента, не содержащиеся в его наименовании (при необходимости)
• H. количество одинаковых элементов
• I. наименования элемента (устройства) в соответствии с документом, на основании которого этот элемент (устройство) применен
• J. позиционное обозначение элемента, устройства или функциональной группы

Установите соответствие между обозначениями шероховатости поверхности, указываемыми на чертеже, и их наименованиями

• A. 1
• B. 2
• C. 3
• D. 4
• E. Способ обработки поверхностей и (или) другие дополнительные указания
• F. Параметр шероховатости по ГОСТ
• G. Условное обозначение направления неровностей
• H. Полка знака

Установите соответствие между основными видами, изображенными на рисунке, и их названиями

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5
• F. 6
• G. вид снизу
• H. вид справа
• I. главный вид
• J. вид слева
• K. вид сзади
• L. вид сверху

Установите соответствие между типом резьбы и ее названием

• A. Tr20х4
• B. S40х2
• C. M18
• D. R11/2
• E. Метрическая
• F. Трубная коническая
• G. Упорная
• H. Трапецеидальная

Установите соответствие между цифровым обозначением и типом схемы согласно ГОСТ

• A. 2
• B. 3
• C. 1
• D. 6
• E. 4
• F. 5
• G. Функциональные
• H. Принципиальные
• I. Структурные
• J. Соединений(монтажные)
• K. Подключения
• L. Общие

Установите соответствие между чертежом и условностями, используемыми на рабочих чертежах детали

• A. 1
• B. 2
• C. 3
• D. 4
• E. упрощенное изображение симметричной фигуры
• F. упрощенное изображение длинных деталей
• G. упрощенное изображение отверстия и шпоночного паза
• H. упрощенное изображение шпилечного соединения

Установите соответствие между чертежом и условностями, используемых на рабочих чертежах детали

• A. 1
• B. 2
• C. 3
• D. 4
• E. условное обозначения плоской поверхности на детали
• F. упрощенное изображение болтового соединения деталей
• G. условное изображение ребер жесткости на чертеже
• H. условное выполнение одинаковых равномерно расположенных отверстий на детали

Установите соответствие между шифрами и названиями чертежей

• A. СБ
• B. ВО
• C. ГЧ
• D. МЧ
• E. Сборочный чертеж
• F. Чертеж общего вида
• G. Габаритный чертеж
• H. Монтажный чертеж

Установите соответствие размеров листа по ГОСТ 2.301-68

• A. А1
• B. А4
• C. А2
• D. А3
• E. 594 х 841
• F. 210 х 297
• G. 420 х 594
• H. 297 х 420

Установите соответствие типов линий и ее толщины в соответствии с требованиями ГОСТ 2.303-68

• A. сплошная тонкая
• B. сплошная толстая основная
• C. штрихпунктирная утолщенная
• D. разомкнутая
• E. от S/3 до S/2
• F. от 0,5 до 1,4 мм
• G. от S/3 до 2/3 S
• H. от S до 1,5 S

Установите соответствие условных знаков и их названий

• A. 1
• B. 2
• C. 3
• D. 4
• E. диаметр
• F. квадрат
• G. повернуто
• H. конусность

Установить соответствие выполненных на чертеже между проекцией сечений и частью детали

• A. 1
• B. 2
• C. 3
• D. 4
• E. В – В
• F. А – А
• G. Г – Г
• H. Б – Б

Установить соответствие между изображением разрезов и их названиями

• A. 1
• B. 2
• C. 3
• D. 4
• E. фронтальный разрез
• F. наклонный разрез
• G. ступенчатый разрез
• H. ломаный разрез

Установить соответствие между типом резьбы по заданным изображениям и профилем резьбы

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5
• F. упорная
• G. трубная цилиндрическая
• H. трапецеидальная
• I. метрическая
• J. прямоугольная

Чертеж детали – это…

• документ, на котором содержится только главный вид детали и ее аксонометрическая проекция
• конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля
• конструкторский документ, на котором изображена прямоугольная изометрия детали
• конструкторский документ, на котором изображены основные виды детали

Чертежом называется …

• графическое изображение изделия или его части на плоскости, передающее с определенными условностями в выбранном масштабе его геометрическую форму и размеры
• графическое изображение изделия или его части на плоскости.
• графическое изображение изделия на плоскости, передающее его геометрическую форму и размеры
• графическое изображение части изделия на плоскость, передающее его геометрическую форму и размеры

Штрихпунктирная тонкая линия предназначена для вычерчивания …

• осевых линий
• видимого контура
• невидимого контура
• центровых линий

Элемент схемы – это …

• любая составляющая схемы
• составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное функциональное назначение
• только стандартизованные детали
• только не стандартизированные детали

Элементы тонких стенок, ребер жесткости на разрезе детали …

• выделяются штриховой линией
• заштриховываются в другую сторону
• не заштриховываются
• выделяются штрихпунктирной линией
