ДЗ: Редуктор червячный вариант 42

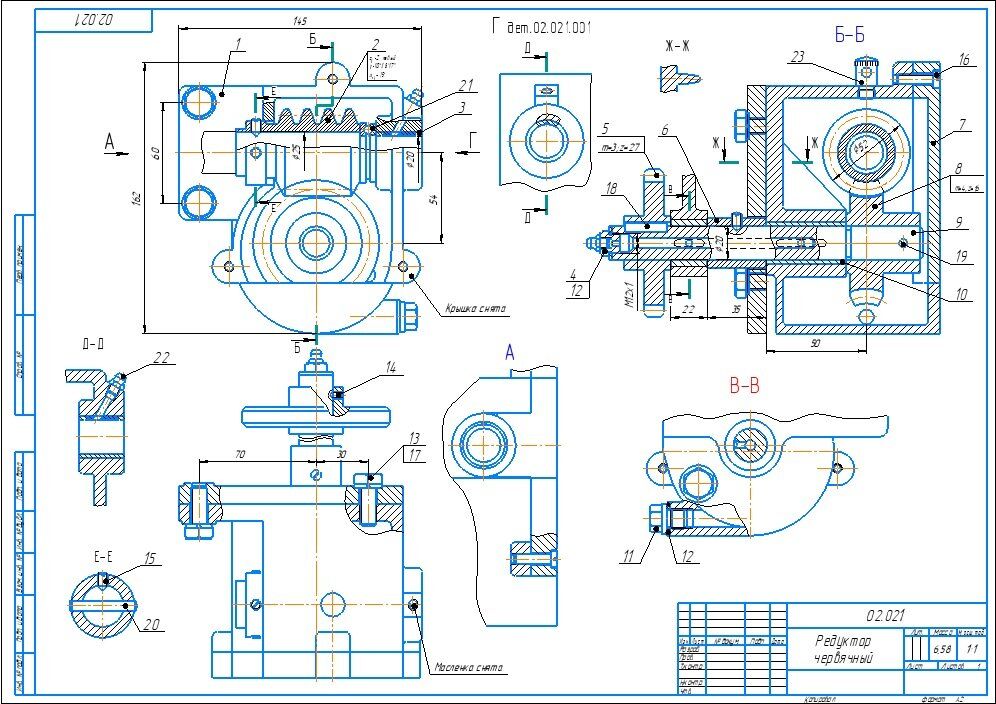

Редуктор червячный 02.021 ЧЕРТЕЖ
Червячный редуктор — механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90°. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.
Данный одноступенчатый редуктор является частью машины. Вращение передается на быстроходный вал (показан на чертеже условно), на котором штифтом 20 закреплен червяк 2, Для восприятия осевых усилий на валу установлен упорный шарикоподшипник 21. С червяка вращение передается на червячное колесо 8, соединенное штифтом 19 с валом 9. На конце вала 9 на шпонке 18 закреплено зубчатое колесо 5, передающее вращение рабочим органам машины.
Опорами валов служат подшипники скольжения (втулки 3 и 10), Смазка к подшипникам скольжения подается через масленки 22 и смазочные канавки вала 9. Для смазки червячного зацепления в корпус через масленку 23 заливается масло. Спускается масло через отверстие, закрываемое пробкой 11.
К станине машины редуктор крепится четырьмя болтами 13.
Редуктор червячный 02.021 СБ
Редуктор червячный 02.021 спецификация

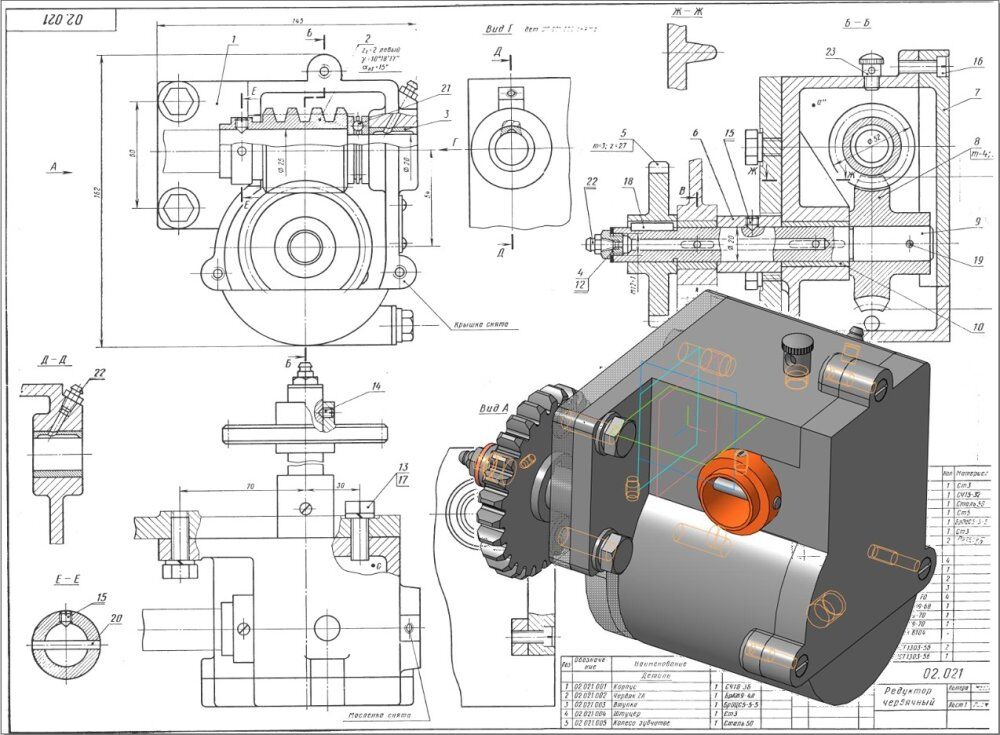

Редуктор червячный 02.021 3d модель

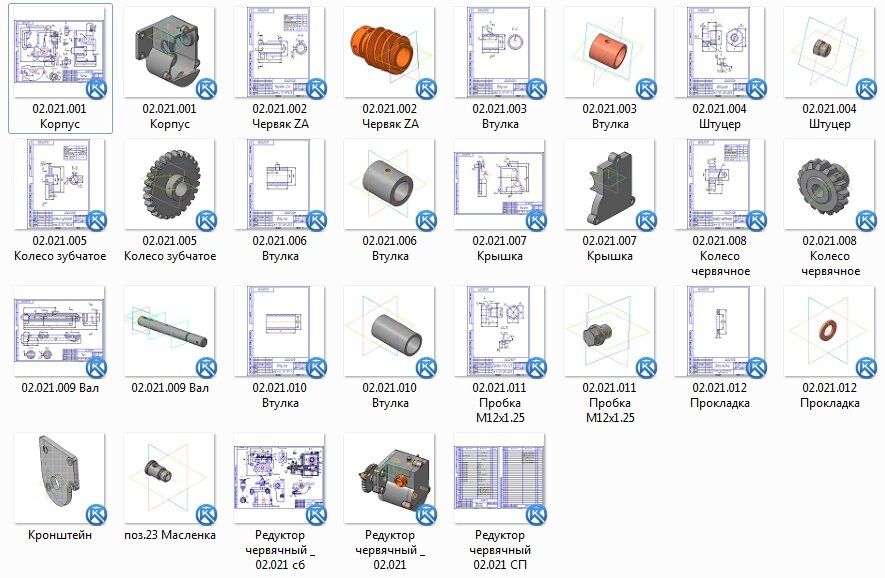

Редуктор червячный 02.021 чертежи
Корпус 02.021.001
Червяк ZA02.021.002
Втулка 02.021.003
Штуцер 02.021.004
Колесо зубчатое 02.021.005
Втулка 02.021.006
Крышка 02.021.007
Колесо червячное 02.021.008
Вал 02.021.009
Втулка 02.021.010
Пробка М12х1,5 02.021.011
Прокладка 02.021.012
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
