ДЗ: Редуктор вариант 20

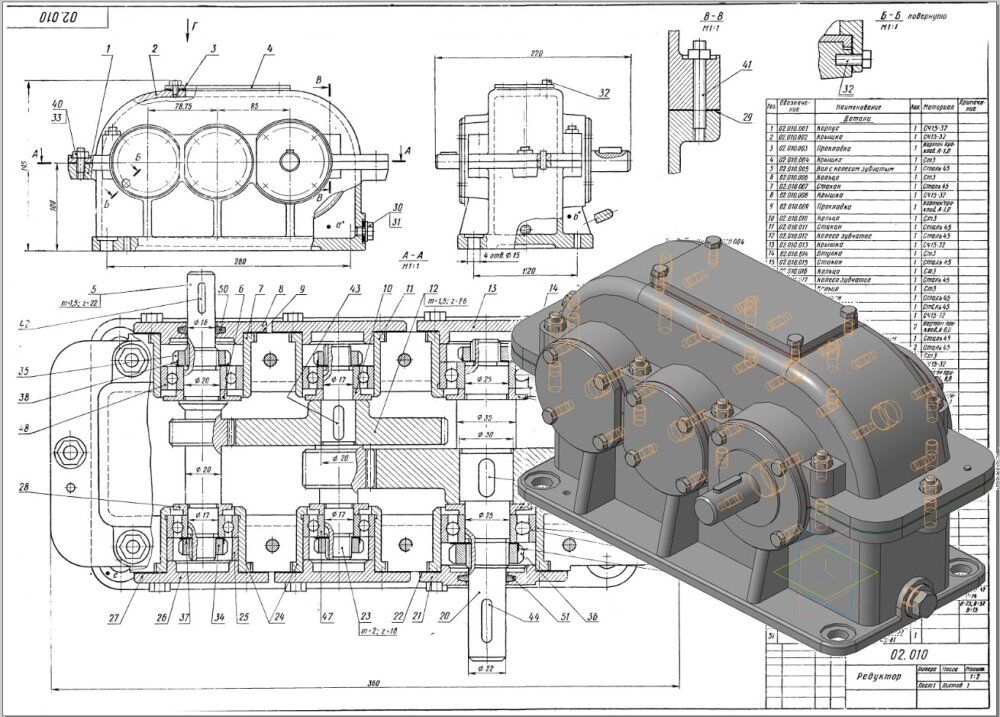

Редуктор 02.010 ЧЕРТЕЖ
Редуктор — механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к рабочим органам машины.
Данный редуктор — горизонтальный, цилиндрический, двухступенчатый. Вращение с вала электродвигателя передается на вал 5 с зубчатым колесом (колесо выполнено заодно с валом), затем через зубчатое колесо 12 вращение передается на вал 23 с зубчатым колесом (колесо выполнено заодно с валом) и далее через зубчатое колесо 17 — на вал 20. Зубчатые колеса 12 и 17 закреплены на валах шпонками 43 и 45. С вала 20 вращение передается рабочим органам машины.
Валы вращаются в шарикоподшипниках, которые смазываются густой смазкой при установке. Для смазки зацепления в корпус 1 через отверстие, закрываемое крышкой 4, заливается масло. Через это же отверстие зацепление осматривается. Спускается масло через отверстие в корпусе, закрываемое пробкой 30.
В основании корпуса имеются четыре отверстия для крепления редуктора к станине машины.

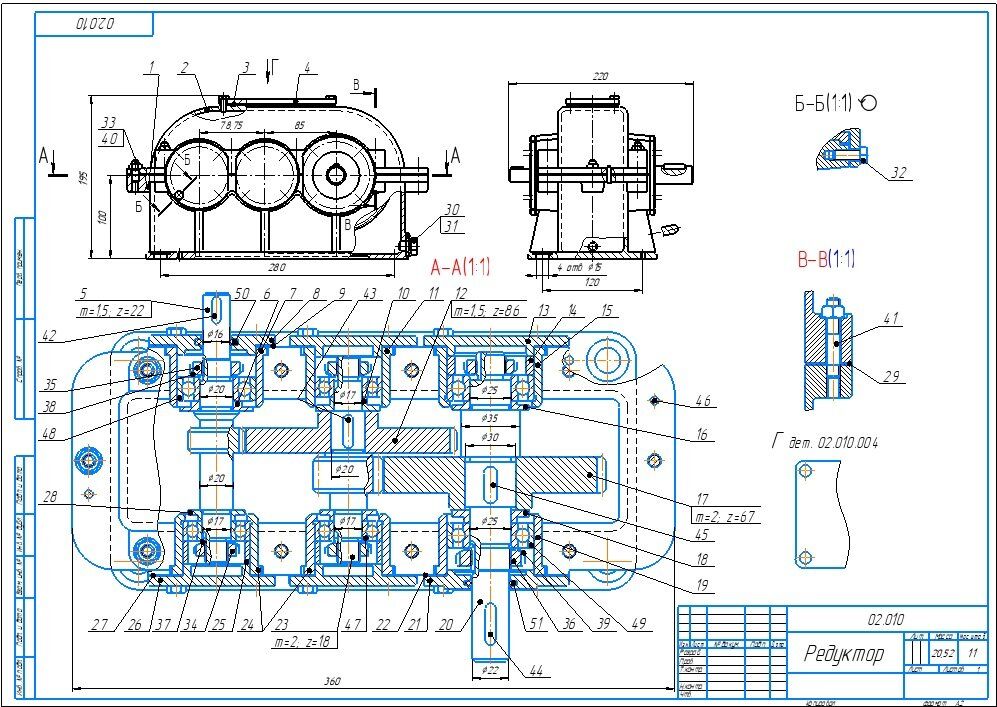

Редуктор 02.010 СБ
Редуктор 02.010 спецификация
Редуктор 02.010 3d модель
Редуктор 02.010 чертежи
Корпус 02.010.001
Крышка 02.010.002
Прокладка 02.010.003
Крышка 02.010.004
Вал с зубчатым колесом 02.010.005
Кольцо 02.010.006
Стакан 02.010.007
Крышка 02.010.008
Прокладка 02.010.009
Кольцо 02.010.010
Стакан 02.010.011
Колесо зубчатое 02.010.012
Крышка 02.010.013
Втулка 02.010.014
Стакан 02.010.015
Кольцо 02.010.016
Колесо зубчатое 02.010.017
Кольцо 02.010.018
Стакан 02.010.019
Вал 02.010.020
Крышка 02.010.021
Прокладка 02.010.022
Вал с колесом зубчатым 02.010.023
Стакан 02.010.024
Втулка 02.010.025
Крышка 02.010.026
Прокладка 02.010.027
Кольцо 02.010.028
Прокладка 02.010.029
Пробка М12х1,25 02.010.030
Прокладка 02.010.031

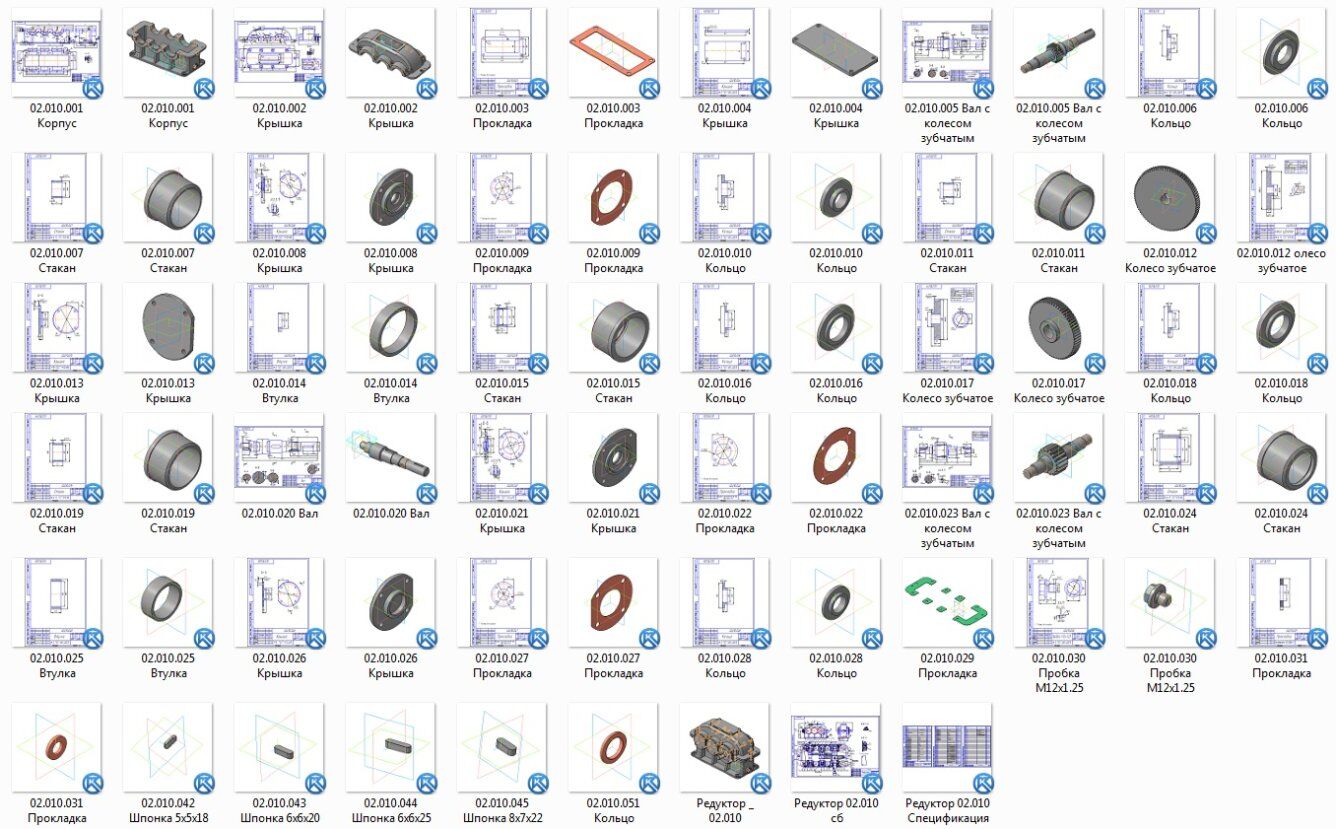

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
