Курсовая работа 13: Проектирование и исследование механизмов дизель-воздуходувной установки вариант А
Описание
Листы делались в программе NanoCAD 25.0, программы писались в MathCAD 15 (все формулы брались из методичек).
РПЗ содержит 43 страницы машинного текста, 26 риснков (включая графики) и 9 таблиц.
Оглавление рпз:
1. Техническое задание.
РПЗ содержит 43 страницы машинного текста, 26 риснков (включая графики) и 9 таблиц.
Оглавление рпз:
1. Техническое задание.

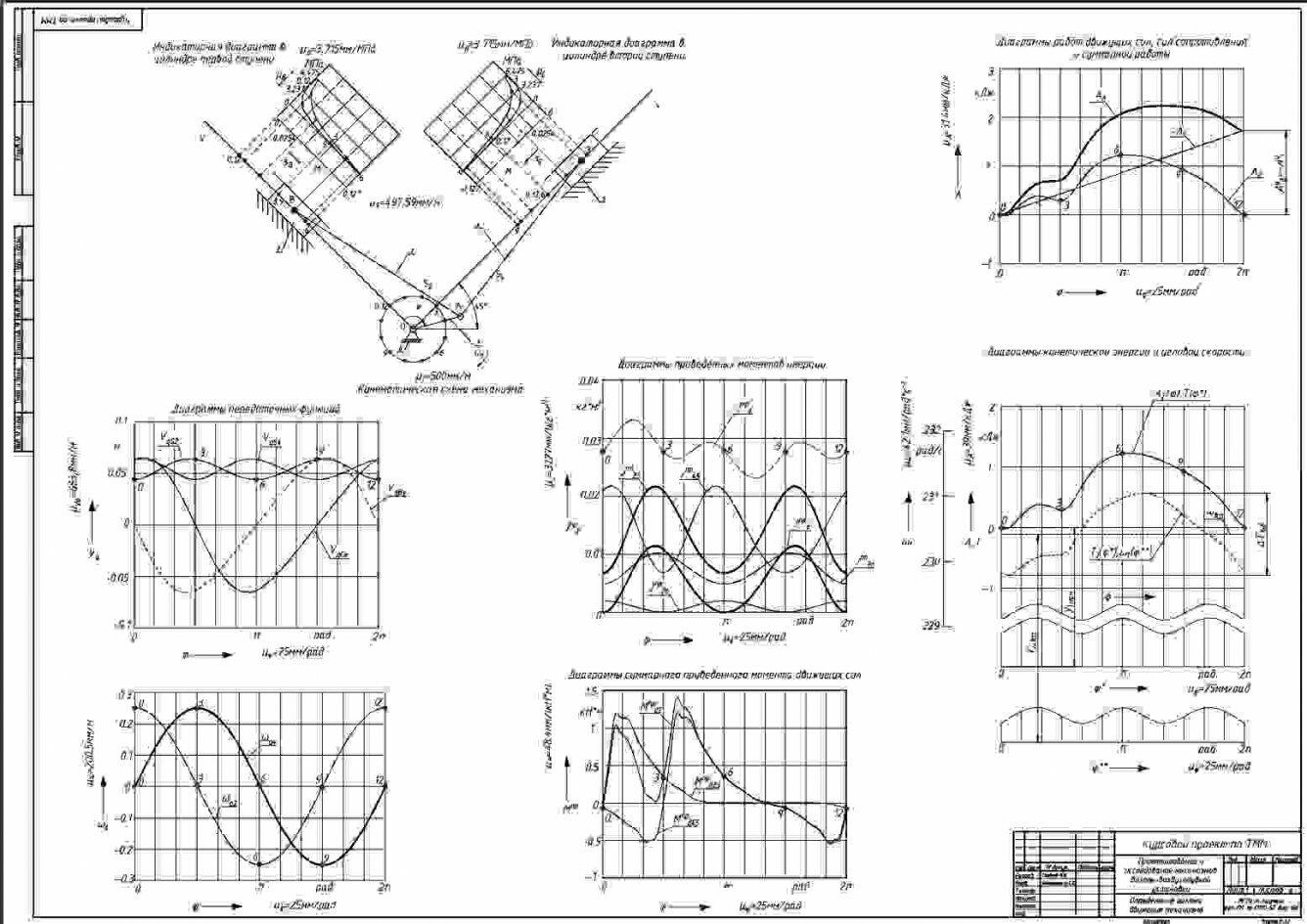

2. Определение закона движения механизма.
2.1. Определение размеров звеньев.
2.2. Определение передаточных функция механизма.
2.3. Определение приведенных моментов инерции.
2.4. Построение индикаторной диаграммы.
2.5. Определение приведенного суммарного момента.
2.6. Определение суммарной работы момента.
2.7. Определение угловой скорости звена приведения.
2.8. Определение углового ускорения звена приведения.
2.9. Расчет маховика.

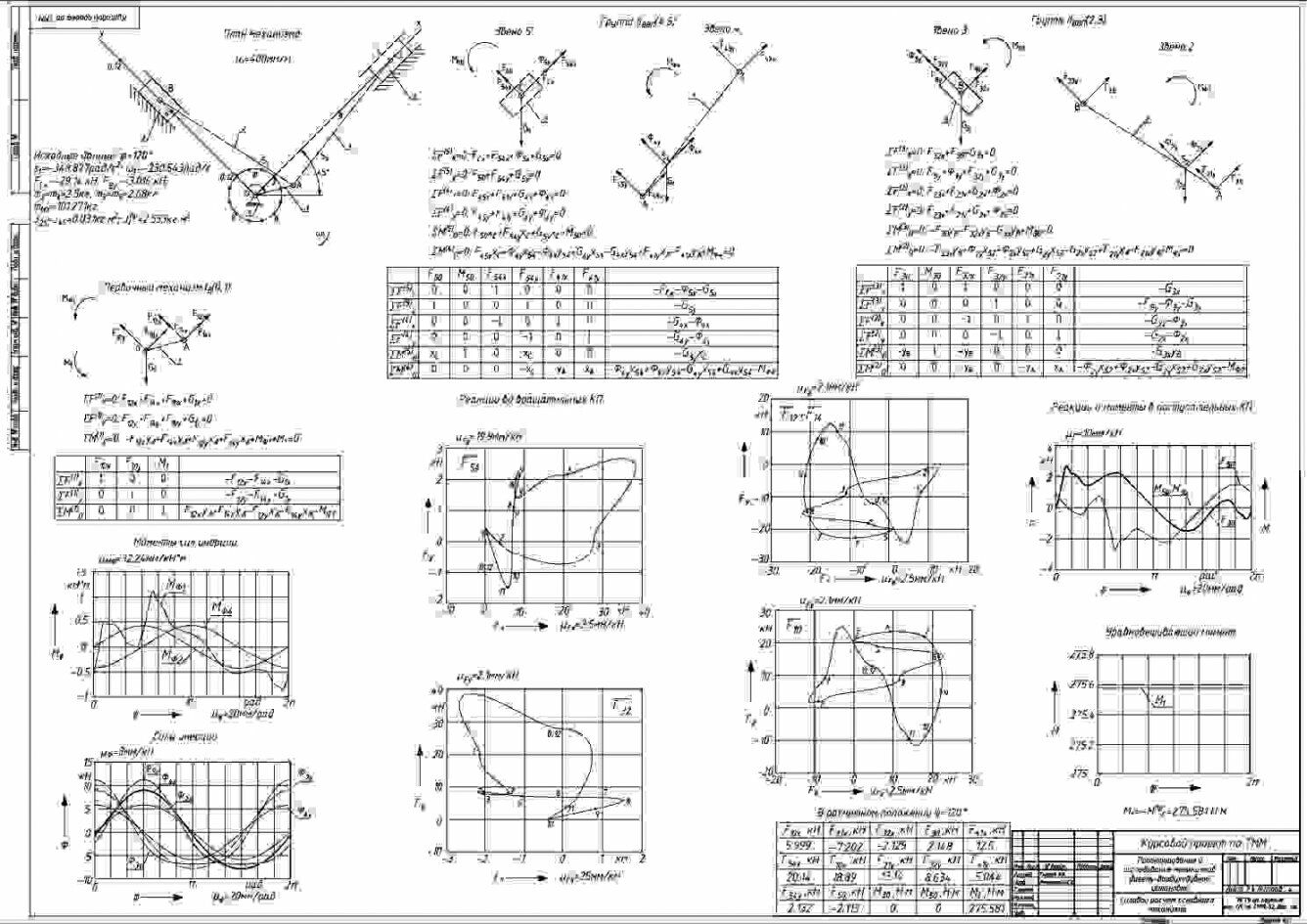

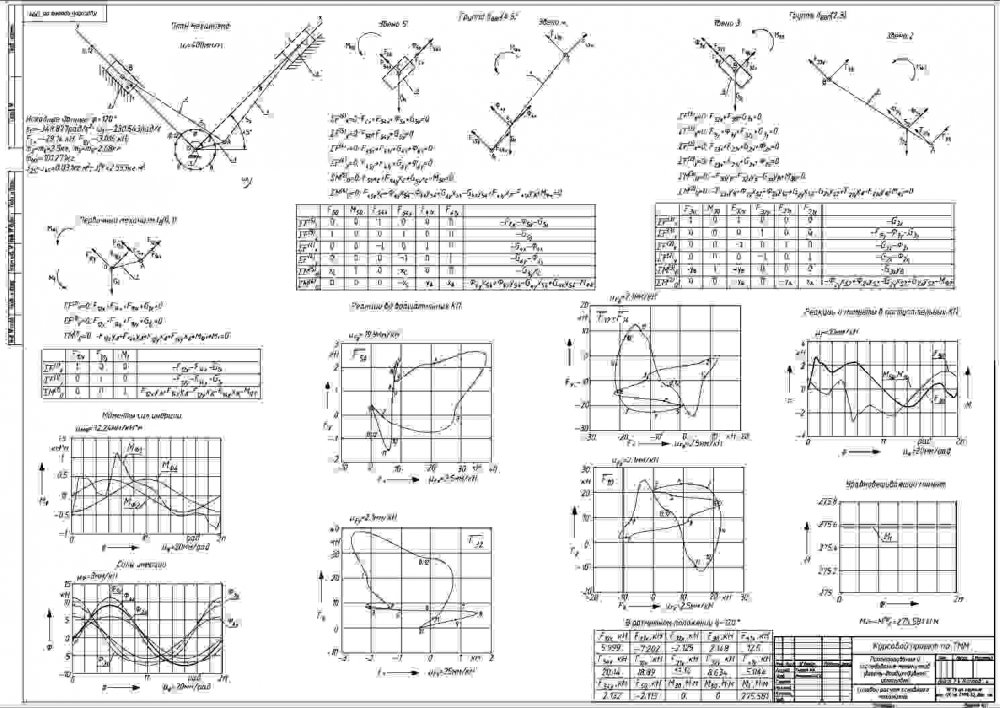

3. Силовой расчет механизма.
3.1. Определение ускорений.
3.2. Определение приложенных сил, сил инерции и моментов от сил инерции.
3.3. Составление уравнений кинетостатики.

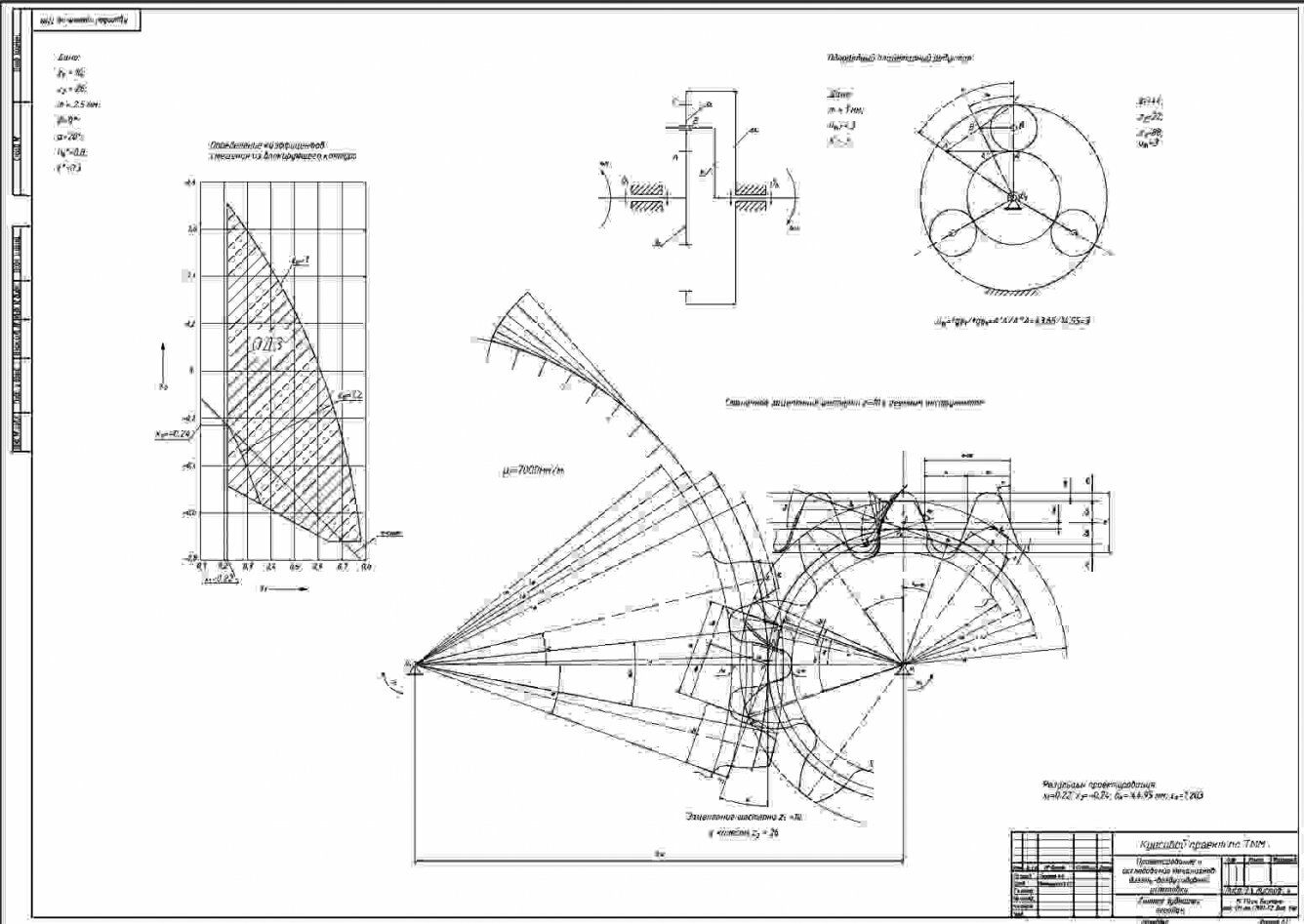

4. Проектирование зубчатой передачи и планетарного редуктора.
4.1. Проектирование зубчатой передачи.
4.2. Проектирование планетарного редуктора.

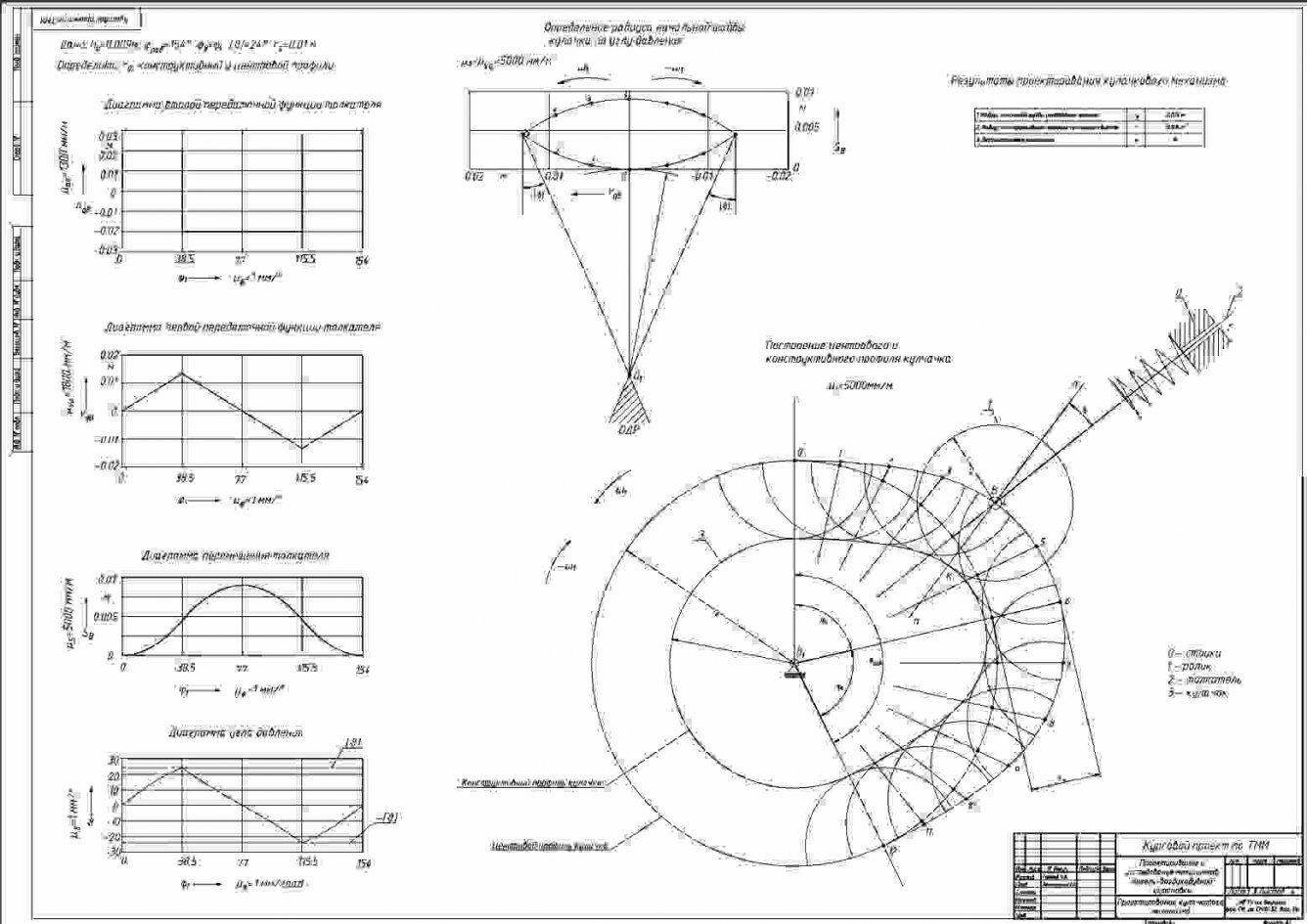

5. Проектирование кулачкового механизма.
5.1. Исходные данные и постановка задачи.
5.2. Определение основных габаритных размеров.
5.3. Построение центрового и конструктивного профилей.
5.4. Построение графика угла давления.
6. Заключение.
7. Список использованной литературв.
Консультант: Люминарский С.Е.
Защищался: Люминарскому И.Е.
![]()
![]()
![]()
![]()
![]()
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Просмотров
51
Размер
7,52 Mb
Преподаватели

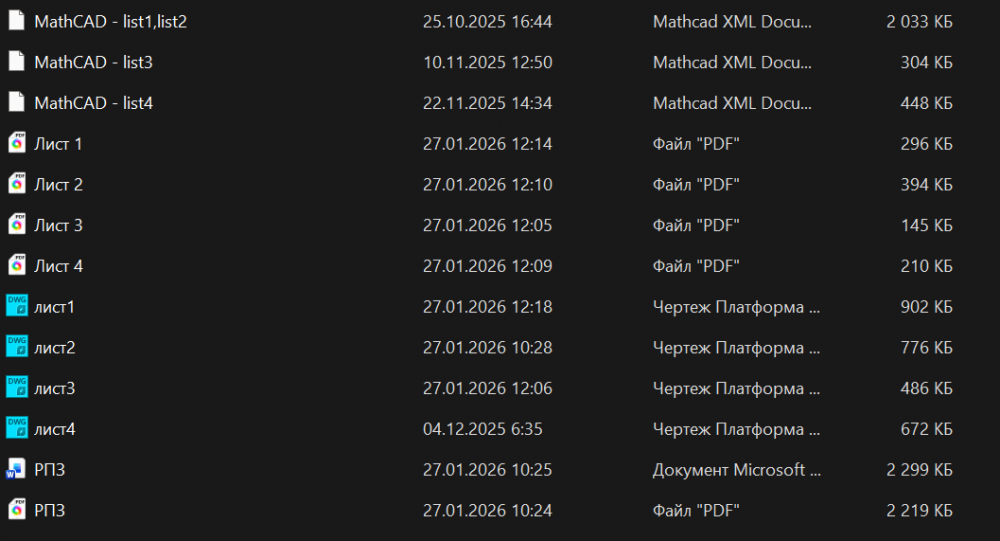

Список файлов
студизба курсач
Лист 1.pdf
Лист 2.pdf
Лист 3.pdf
Лист 4.pdf
лист1.dwg
лист2.dwg
лист3.dwg
лист4.dwg
РПЗ.docx
РПЗ.pdf
MathCAD - list1_list2.xmcd
MathCAD - list3.xmcd
MathCAD - list4.xmcd
