Задача 7: Задача 7-53 вариант 53
Описание

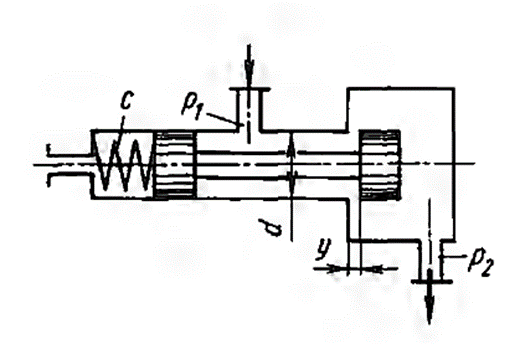

Для понижения давления на некотором участке гидросистемы применен редукционный клапан, схема которого показана на рисунке.
Пренебрегая трением и считая, что сила давления на клапан определяется выражением р = р2∙π∙d2/4, определить редуцированное давление р2, которое будет иметь место при расходе через клапан Q = 0,6 л/с, если давление на входе в клапан р1 = 10 МПа. Вычислить для этого случая подъем у клапана, приняв его коэффициент расхода μ = 0,6.
Как изменится расход через клапан и его подъем, если редуцированное давление изменится до р2=7 МПа при том же давлении р1? Жесткость пружины с = 235 H/мм, ее сжатие l = 2 мм. Диаметр клапана d = 10 мм. Плотность жидкости ρ = 900 кг/м3.
