При испытании на воде модели задвижки в трубе квадратного сечения (а1×а1=100×100 мм) перепад давления при открытии h1=30 мм и расходе Q1= 8 л/с составил Δp1=6,4 кПа, а сила действия потока на задвижку R1=48 Н (рис. 8.3). Определить перепад давления и
Описание

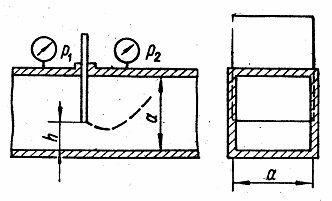

При испытании на воде модели задвижки в трубе квадратного сечения (а1×а1=100×100 мм) перепад давления при открытии h1=30 мм и расходе Q1= 8 л/с составил Δp1=6,4 кПа, а сила действия потока на задвижку R1=48 Н (рис. 8.3). Определить перепад давления и силу действия потока на задвижку в натуре при расходе Q2=1,7 м3/с и притом же относительном открытии, если размер поперечного сечения трубы в натуре a2=1,0 м. Считать, что испытания выполнены в зоне турбулентной автомодельности.
