Задача 8: Задача 8-9 вариант 9

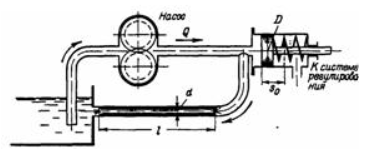

Задача (Куколевский И.И.) 8-9. В регуляторе скорости гидротурбины применен так называемый гидравлический маятник. При изменении числа оборотов регулируемой турбины изменяется расход жидкости, прокачиваемой насосом маятника через калиброванную трубку, вследствие чего изменяется сила давления на поршень, и последний, меняя поджатие пружины, оказывает воздействие на систему регулирования. Определить диаметр и калиброванной трубки так, чтобы при подаче насоса Q=0,39 л/сек (что соответствует рабочему числу оборотов турбины) сжатие пружины было S0 = 60 мм. Жесткость пружины С=0,75 кГ/см, длина трубки l = 0,7 мл вязкость масла 0,3 пз. Диаметр поршня D = 30 мм. Сопротивлением подводящих труб пренебречь,
Ответ. d = 8,5 мм.
