Задача 14: Задача 14-42 вариант 42

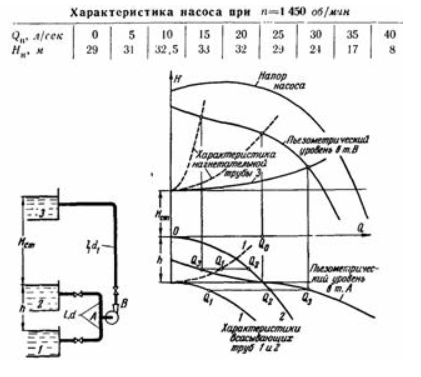

Задача (Куколевский И.И.) 14-42. Центробежный насос откачивает воду из баков 1 и 2, разность уровней в которых равна h=6 м, и подает ее в бак 3 на высоту Нсг = 9 м. Всасывающие трубы имеют одинаковую приведенную длину l=15 м и диаметр d=80 мм (л=0,04), а нагнетательная труба имеет l1=35 м и d = 100 мм (л = 0,035). Определить расходы из баков 1 и 2 и развиваемый насосом напор при n = 1 450 об/мин. При каком числе оборотов расход из бака 1 станет равным нулю? Указание. Из характеристики насоса, построенной от уровня воды в баке 2, следует вычесть суммарную характеристику совместно работающих всасывающих труб, которая дает зависимость пьезометрического уровня в узловой точке А перед насосом от суммарного расхода в этих трубах (т. е. подачи насоса). В результате вычитания получается кривая зависимости пьезометрического уровня в точке В на выходе из насоса от его подачи. Пересечение этой кривой с характеристикой нагнетательного трубопровода, построенной от уровня бака 3, определяет рабочую точку системы. При подаче насоса, равной Q0 (см. график к решению задачи), расход из бака 1 равен нулю.
Ответ. Q1 = 8,1 л/сек, Q2 = 21,5 л/сек и Hн=24,8л; n= 1180 об /мин.
