Задача 9: Задача 9-48 вариант 48
-51%
Описание

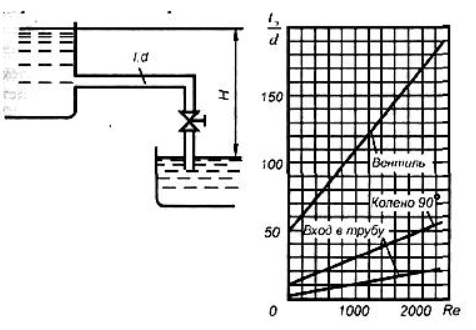

Задача (Куколевский И.И.) 9.48. Определить расход жидкости (кинематическая вязкость которой v = 0,5 Ст) до трубке размерами L = 10 м, d = 20 мм при располагаемом напоре H= 30 м. Для учета потерь напора в местных сопротивлениях (вход в трубку, колено 90° и нормальный вентиль) воспользоваться приведенными зависимостями относительных эквивалентных длин lэ/d этих местных сопротивлений от числа Рейнольдса Rе при ламинарном режиме течения в трубке. Указание. Задачу решить графически, построив характеристику трубопровода H =f(Q). Потерю напора при выходе жидкости из трубки в бак учесть с помощью состветегвуюшей эквивалентной шины, определяемой из общей формулы
lэ/d=ξ/λ в которой при ламинарном режиме ξ = а и λ = 64/Rе
Ответ. Q = 1,45 л/с.![]()
lэ/d=ξ/λ в которой при ламинарном режиме ξ = а и λ = 64/Rе
Ответ. Q = 1,45 л/с.
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
24
Качество
Скан рукописных листов
Размер
2,73 Mb
Список файлов
Задача 9-48.pdf
