Задача 7: Задача 7-33 вариант 33

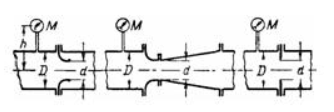

Задача (Куколевский И.И.) 7-33. Мерное сопло, расходомер Вентури и диафрагма, установленные в трубе D =100 мм, имеют одинаковый диаметр в свету d = 60 мм. Коэффициент сопротивления участка до сжатого сечения во всех приборах одинаков и равен ξ = 0,06, коэффициент потерь в диффузоре расходомера Вентури φ_Д = 0,2. Коэффициент сжатия струи в диафрагма ε = 0,66. Сравнить потери напора во всех трех приборах при одинаковом расходе воды Q=16 л/с. Построить линии полного напора и пьезометрические линии при одинаковых показаниях манометров на входе в каждый прибор М = 100 кПа и высоте расположения манометров h=0,3 м. Определить наибольший расход Q, который при указанном М можно пропускать через каждый прибор, чтобы вакуум в сжатом сечении не превосходил 7 м.
Ответ hсопла = 0,77м, hвент=0,23м, hдиф=2,4м, Qсопла=Qвент=54,2л/с, Qдиф=34,5л/с
