Задача 7: Задача 7-26 вариант 26

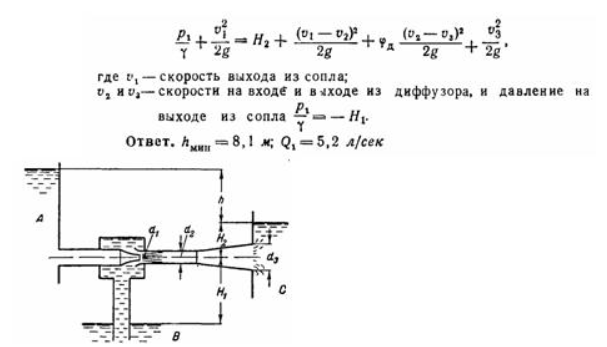

Задача (Куколевский И.И.) 7-26. Водоструйный насос, получая воду под давлением из резервуара А, подсасывает из резервуара В воду на высоту H₁ = 4 м и нагнетает ее в резервуар С на высоту H₂=2 м. Выходной диаметр сопла, из которого вытекает под давлением вода, d₁ = 20 мм, диаметр цилиндрической смесительной камеры d₂ = 40 мм, выходной диаметр диффузора, из которого вода поступает в резервуар С, d₃= 100 мм. Определить минимальный напор hmin в резервуаре А, при котором насос перестанет подсасывать воду из резервуара В.
Каков будет при этом расход воды из сопла.
Учитывать только потери на расширение потока в цилиндрической камере и в диффузоре насоса (коэффициент потерь в диффузоре 0,25).
Указание. Когда насос перестает подсасывать воду, величина вакуума в выходном сечении сопла равна H, м вод. ст. При этом уравнение Бернулли для участка между выходным сечением сопла и резервуаром С дает;
