Задача 10: Задача 10-35 вариант 35

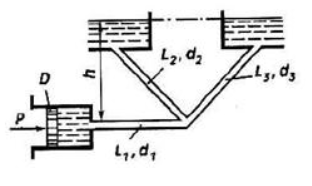

Задача (Куколевский И.И.) 10.35. Определить расходы Q1, Q2 и Q3 масла (б = 0,88, V = 0,5 Ст) в трубах, имеющих длины L1=L2=L3= 15 м и диаметры d1 = d2 = 20 мм, d3 = 15 мм, если статический напор в баках h = 10 м и к поршню гидроцилиндра, диаметр которого D = 60 мм, Приложена сила Р = 1000 Н. Местными потерями напора в трубах, утечками и трением в гидроцилиндре пренебречь. Ответ. Q1 = 0,91 л/с; Q2 = 0,69 л/с: Q3 = 0,22 л/с.
