Правило отрезков
Для определения количественного соотношения фаз и концентрации фаз применя­ют правило отрезков (или правило рычага).

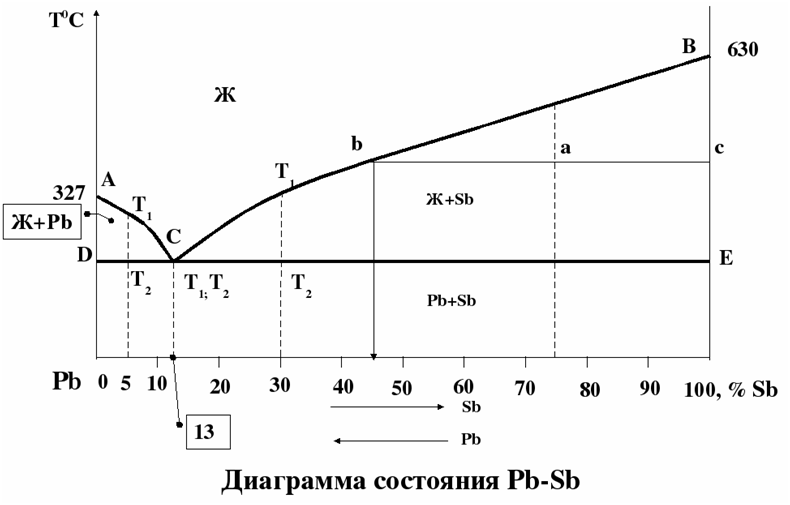

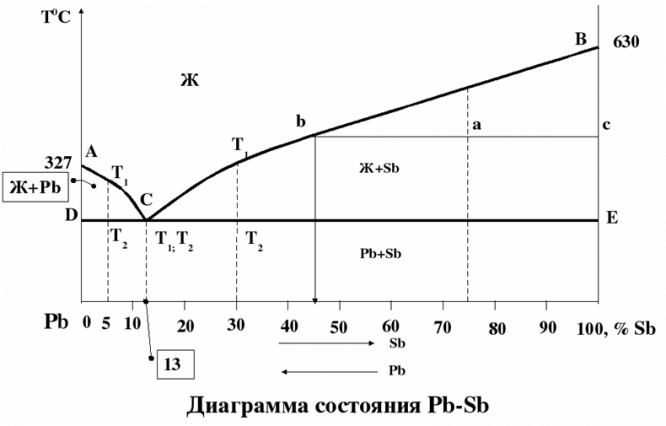

Рассмотрим на диаграмме состояния системы Pb-Sb сплав с исходной концентрацией К. При температуре Т сплав состоит из кристаллов сурьмы и жидкости. Для определения состава фаз через заданную точку а проводят линию до пересечения с границами области диаграммы. Проекция точки в на ось концентрации пока­жет состав жидкой фазы, а проекция точки c - состав твердой фазы. Из диаграммы видно, что в процессе кристаллизации при понижении температуры , состав жидкой фазы изменяется по линии ликвидус и стремится к эвтекти­ческой концентрации, а состав твердой фазы остается постоянным.

При кристаллизации изменяется и соотношение фаз: количество твердой фазы увеличивается, жидкой - уменьшается.

Обозначим вес жидкой фазы через Q_ж , твердой через Q_тв, а общий вес жидкой и твердой фаз через Q. Если написать уравнение моментов относительно точки а, то
Qж . ав = Qтв. ас ; Q_ж / Q_тв = ас/ав ; Q_ж / Q = ас/вс ; Q_ж = ас/вс. 100% ;
Q_тв / Q = ав/вс ; Q_тв = ав/вс . 100%
