Задача: Державка сварочная поворотная вариант 26

Державка сварочная поворотная. Вариант 26 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Державка сварочная поворотная
5. Выполнить спецификацию к сборочной единице.

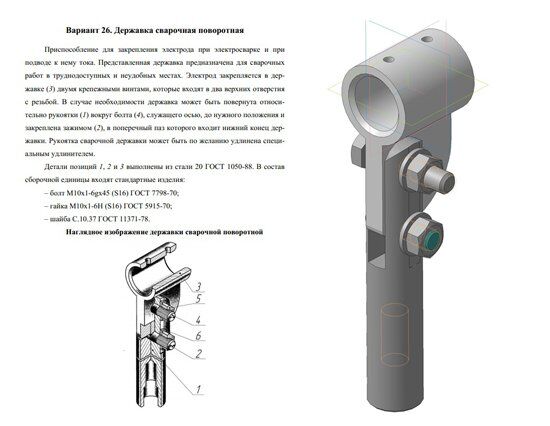

Вариант 26 Державка сварочная поворотная

Приспособление для закрепления электрода при электросварке и при
подводе к нему тока. Представленная державка предназначена для сварочных работ в труднодоступных и неудобных местах. Электрод закрепляется в державке 3 двумя крепежными винтами, которые входят в два верхних отверстия с резьбой. В случае необходимости державка может быть повернута относительно рукоятки 1 вокруг болта 4, служащего осью, до нужного положения и закреплена зажимом 2, в поперечный паз которого входит нижний конец державки. Рукоятка сварочной державки может быть по желанию удлинена специальным удлинителем.
Детали позиций 1, 2 и 3 выполнены из стали 20 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– болт М10x1-6gx45 (S16) ГОСТ 7798-70;
– гайка М10x1-6H (S16) ГОСТ 5915-70;
– шайба C.10.37 ГОСТ 11371-78.

Вариант 26 Державка сварочная поворотная
Державка сварочная поворотная чертежи

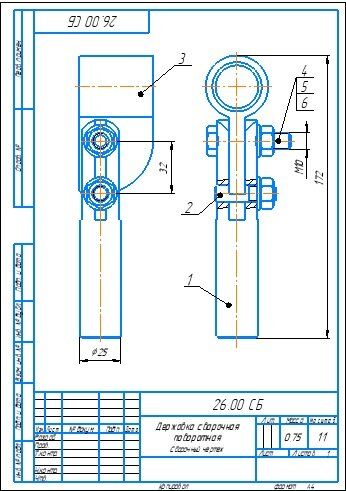

Вариант 26 Державка сварочная поворотная Сборочный чертеж
Вариант 26 Державка сварочная поворотная Спецификация

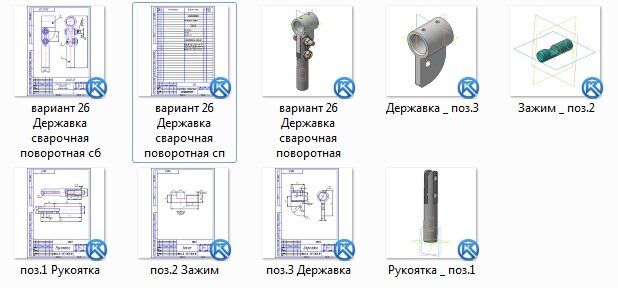

Державка сварочная поворотная. Вариант 26 3д
Державка сварочная поворотная. Вариант 26 чертежи
Рукоятка 26.01
Зажим 26.02
Державка 26.03
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
