Задача 64: Крышка. Пластина. Замок. Корпус вариант 11
Описание

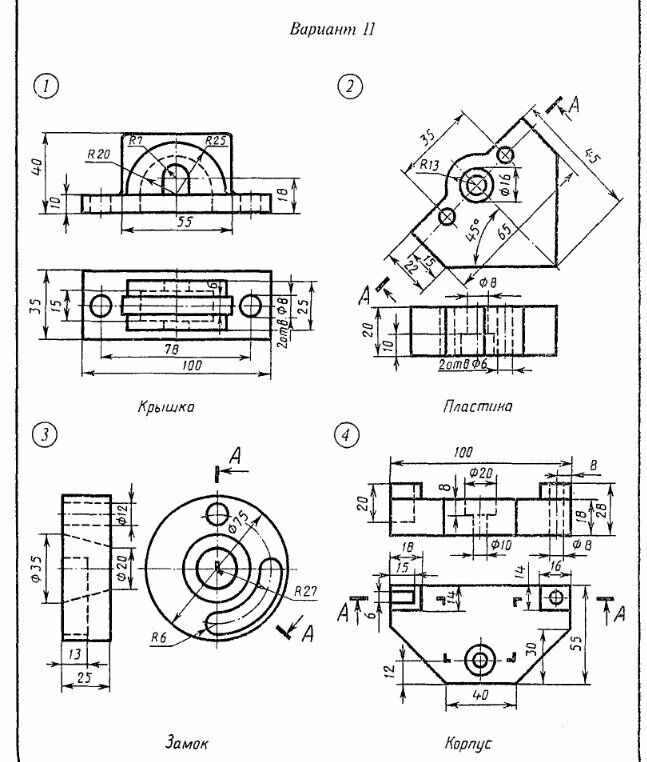

Крышка. Пластина. Замок. Корпус. Вариант 11
![]()
Задание 64
1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид спереди разрезом А-А.
![]()

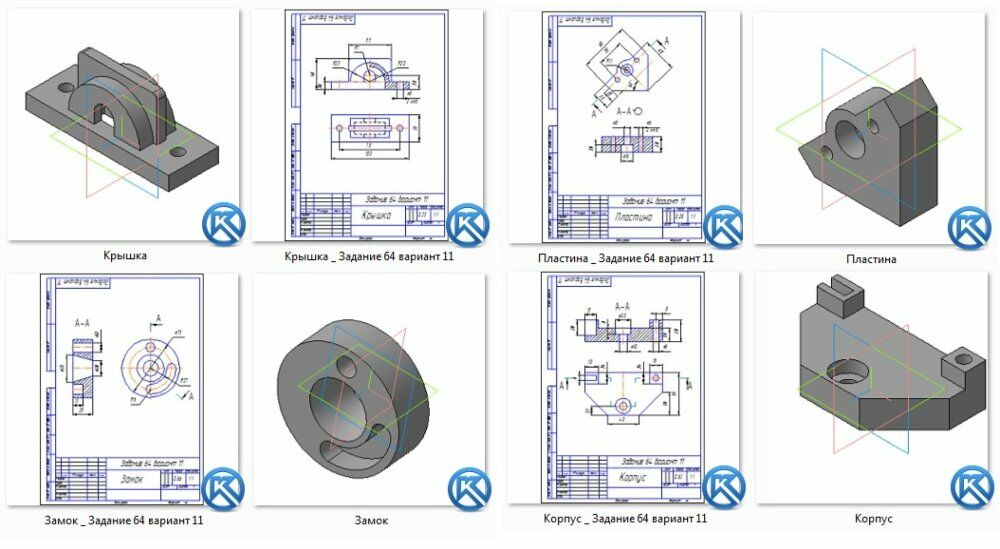

Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 64 1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид спереди разрезом А-А.
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
4
Качество
Идеальное компьютерное
Размер
373,73 Kb
Список файлов
Крышка. Пластина. Замок. Корпус
11_1
KOMPAS - Крышка _ Задание 64 вариант 11.pdf
Крышка _ Задание 64 вариант 11.cdw
Крышка.m3d
11_2
KOMPAS - Пластина _ Задание 64 вариант 11.pdf
Пластина _ Задание 64 вариант 11.cdw
Пластина.m3d
11_3
KOMPAS - Замок _ Задание 64 вариант 11.pdf
Замок _ Задание 64 вариант 11.cdw
Замок.m3d
11_4
KOMPAS - Корпус _ Задание 64 вариант 11.pdf
Корпус _ Задание 64 вариант 11.cdw
Корпус.m3d
