ДЗ 15: Кран пробковый

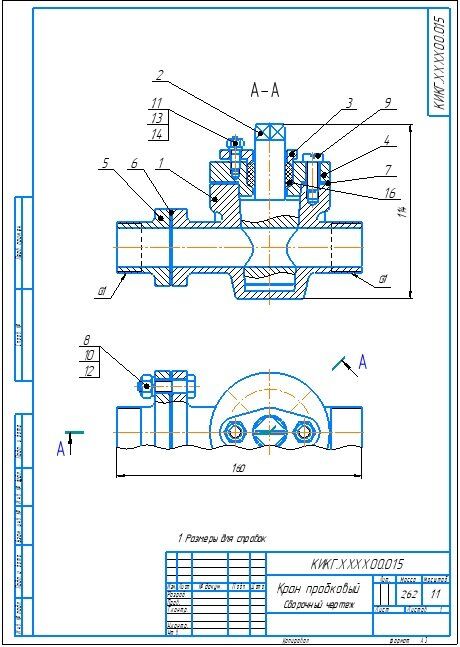

Кран пробковый КИКГ.ХХХХ00.015 ЧЕРТЕЖ
Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи жидкости по трубопроводу или для изменения ее количества.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2. Крышка 4 закреплена на корпусе винтами 9. На крышке 4 установлена втулка сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке при помощи шпилек 14, шайб и гаек. Для поворота пробки в нужное положение на свободном конце ее выполнен квадрат, на который надевается рукоятка (на чертеже она не изображена). Фланец 5 крепится к корпусу при помощи болтов 8, шайб и гаек. На чертеже кран изображен в открытом положении.
При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость, с одной стороны — к резьбовому концу фланца 5, с другой — к резьбовому концу корпуса 1. Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а фланца 5 и корпуса 1 — прокладкой 6.

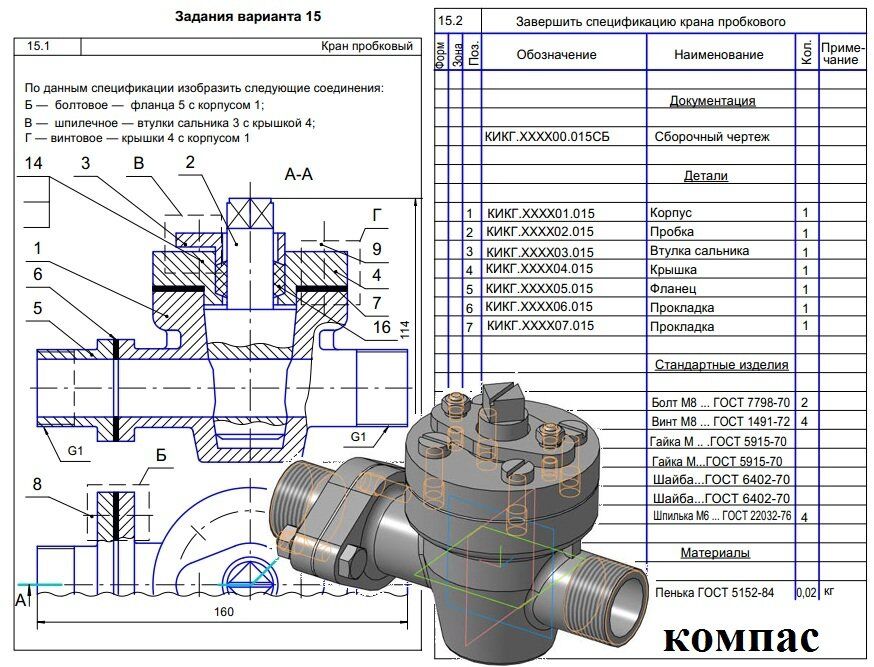

Кран пробковый КИКГ.ХХХХ00.015 СБ
Кран пробковый КИКГ.ХХХХ00.015 спецификация
Кран пробковый КИКГ.ХХХХ00.015 3д модель
Кран пробковый КИКГ.ХХХХ00.015 чертежи
Корпус КИКГ.ХХХХ01.015
Пробка КИКГ.ХХХХ02.015
Втулка сальника КИКГ.ХХХХ03.015
Крышка КИКГ.ХХХХ04.015
Фланец КИКГ.ХХХХ05.015
Прокладка КИКГ.ХХХХ06.015
Прокладка КИКГ.ХХХХ07.015

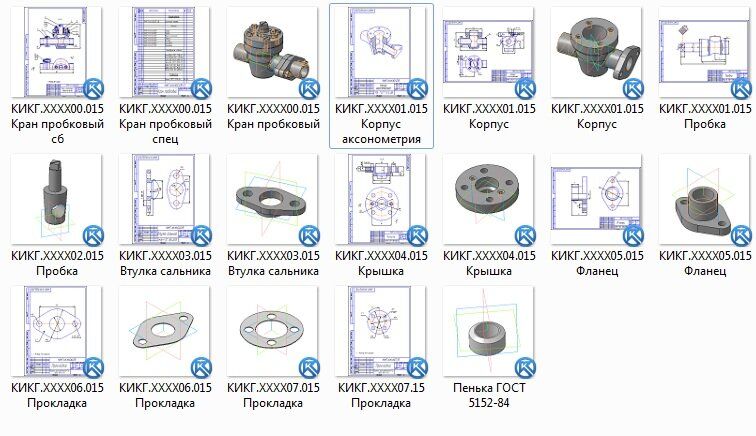

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
