ДЗ: Вентиль соосный вариант 1

Вентиль соосный. Вариант 1 ЧЕРТЕЖ
Вентиль (рис. 3.1) предназначен для управляемого перекрытия потока жидкости. Его герметично устанавливают на трубопроводы (не изображены) посредством внутренней резьбы М33, выполненной в приливах корпуса 1 слева и справа. Входное и выходное отверстия выведены в полость корпуса через его плоское дно, к которому прижат клапан 8, герметично их запирая посредством прокладки 13 из паронита (ГОСТ 481-80). Клапан удерживают в нужном положении и перемещают по высоте шпинделем 5, с нижним концом которого тот соединен внутренним стопорным разрезным кольцом 11 круглого сечения (DIN 7993 B). Сверху полость корпуса закрыта крышкой 2, прижатой гайкой 3 до упора крышки в верхний торец корпуса через резиновое уплотнительное кольцо 12 (ГОСТ 9833-73). Кольцо обеспечивает герметичность данного соединния. Шпиндель 5 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 14 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 4 через сальниковую втулку 6. Для приведения шпинделя 5 во вращение усилием руки, на его верхнем конце установлен маховичок 7, посаженный на хвостовик квадратного сечения, удерживаемый гайкой 9 М5 (ГОСТ 5915-70) и шайбой 10 (ГОСТ 11371-78).

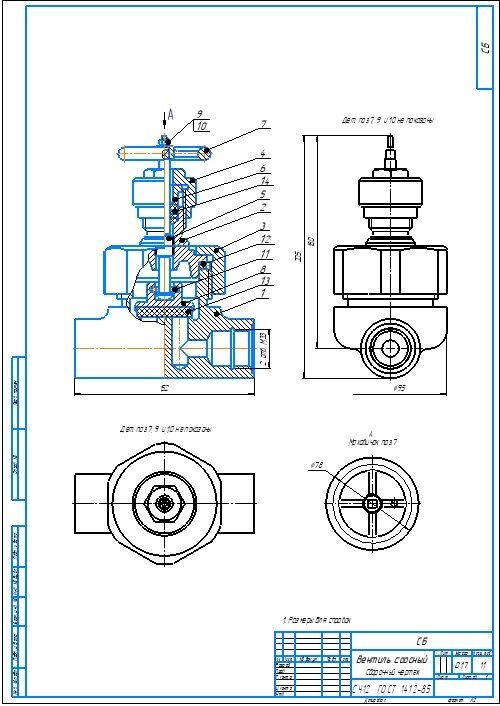

Вентиль соосный. Вариант 1 сборочный чертеж
Вентиль соосный. Вариант 1 чертежи

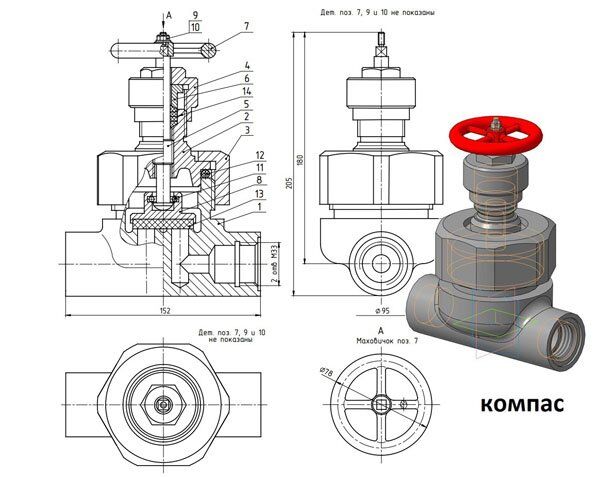

Вентиль соосный. Вариант 1 3d сборка
Вентиль соосный. Вариант 1 спецификация
01 Корпус
02 Крышка
03 Гайка
04 Накидная гайка
05 Шпиндель
06 Втулка
07 Маховичок
08 Клапан

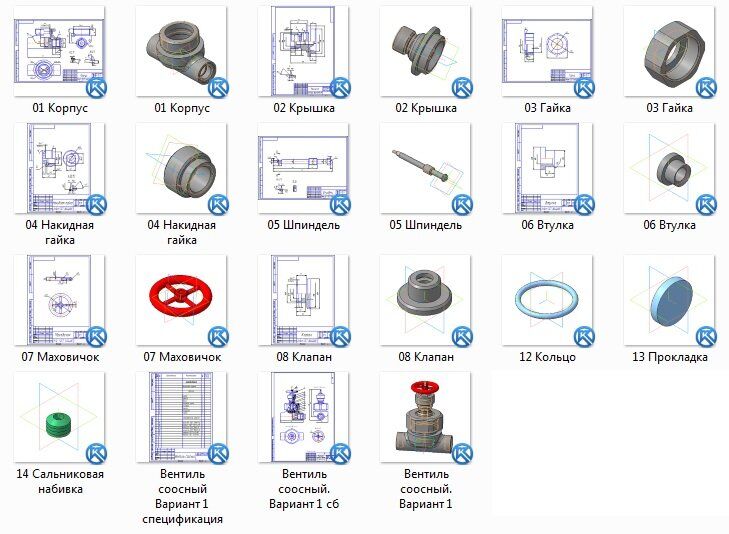

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
