ДЗ: Редуктор вариант 46

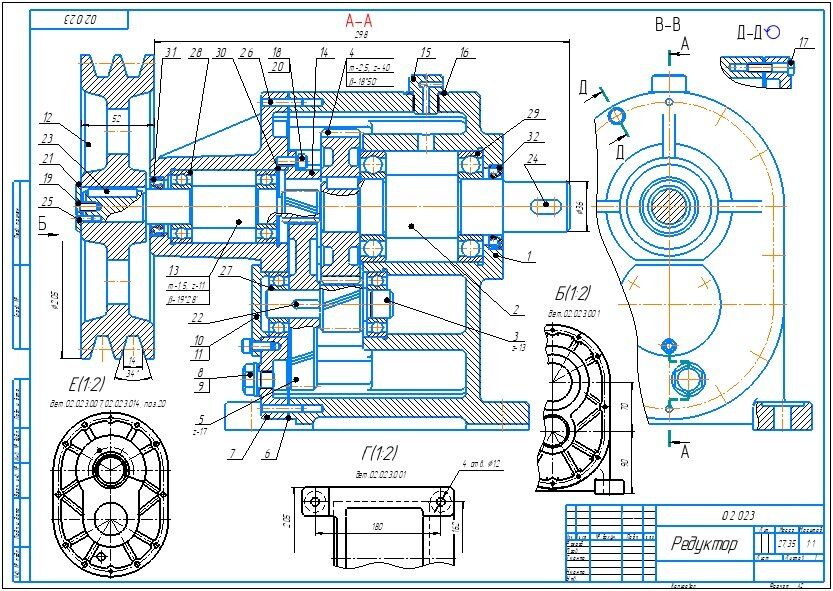

Редуктор 02.023 ЧЕРТЕЖ
Редуктор механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к рабочим органам машины.
Данный редуктор — цилиндрический, двухступенчатый. Вращение с вала электродвигателя передается клиновым ремнем на шкив 12, закрепленный на валу 13 шпонкой 23. Заодно с валом 13 изготовлено зубчатое колесо, которое находится в зацеплении с зубчатым колесом 5 и передает вращение на вал 3 с зубчатым колесом. Далее, через зубчатое колесо 4 вращение передается на выходной вал 2.
Опорами валов служат шарикоподшипники, установленные в корпусе 1 и крышке 7. Манжеты 31 и 32 предохраняют подшипники от загрязнения. Масло для смазки зацепления заливается в корпус 1 через отверстие, закрываемое пробкой 15. Спускается масло через отверстие, закрываемое пробкой 8.
В основании корпуса 1 имеются четыре отверстия для крепления редуктора к станине машины.
Редуктор 02.023 сб
Редуктор 02.023 спецификация

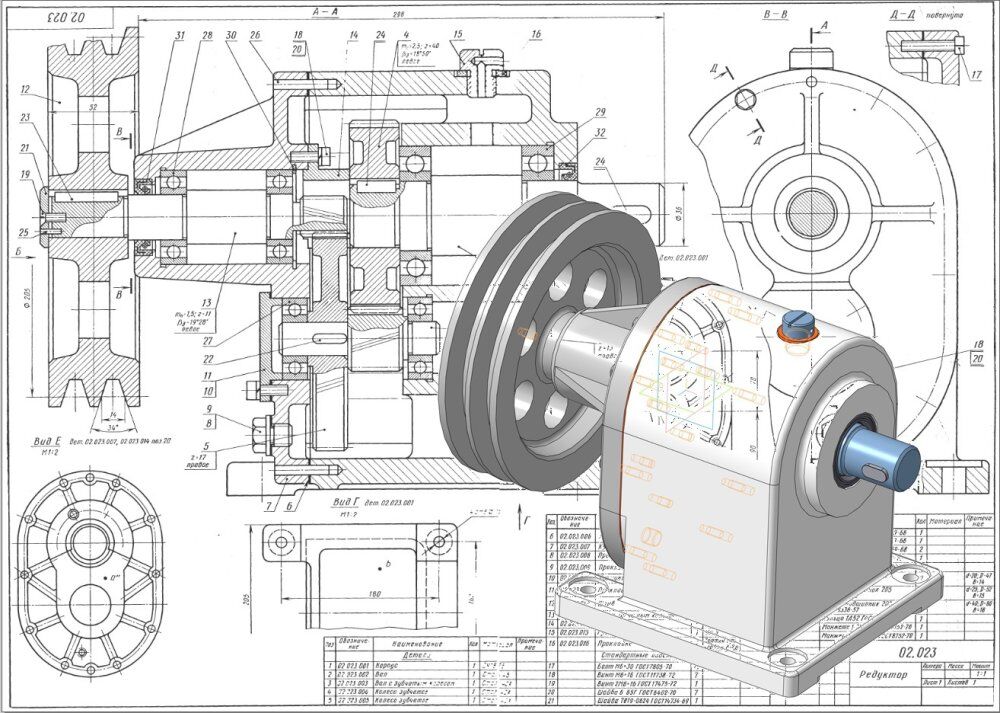

Редуктор 02.023 3d сборка
Редуктор 02.023 чертежи
Корпус 02.023.001
Вал 02.023.002
Вал с зубчатым колесом 02.023.003
Колесо зубчатое 02.023.004
Колесо зубчатое 02.023.005
Прокладка 02.023.006
Крышка 02.023.007
Пробка 02.023.008
Прокладка 02.023.009
Крышка 02.023.010
Прокладка 02.023.011
Шкив 02.023.012
Вал с зубчатым колесом 02.023.013
Фланец 02.023.014
Пробка 02.023.015
Прокладка 02.023.016

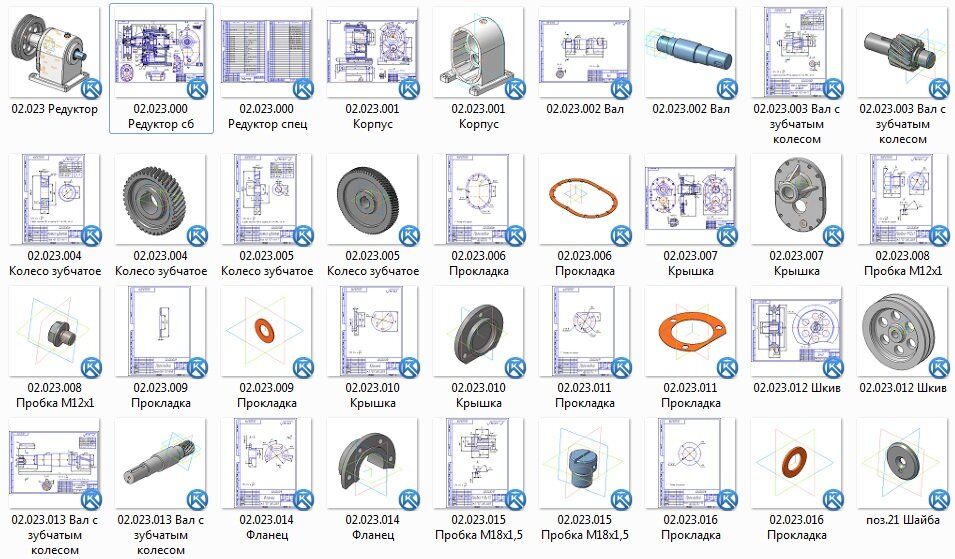

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
