ДЗ: Редуктор вариант 40

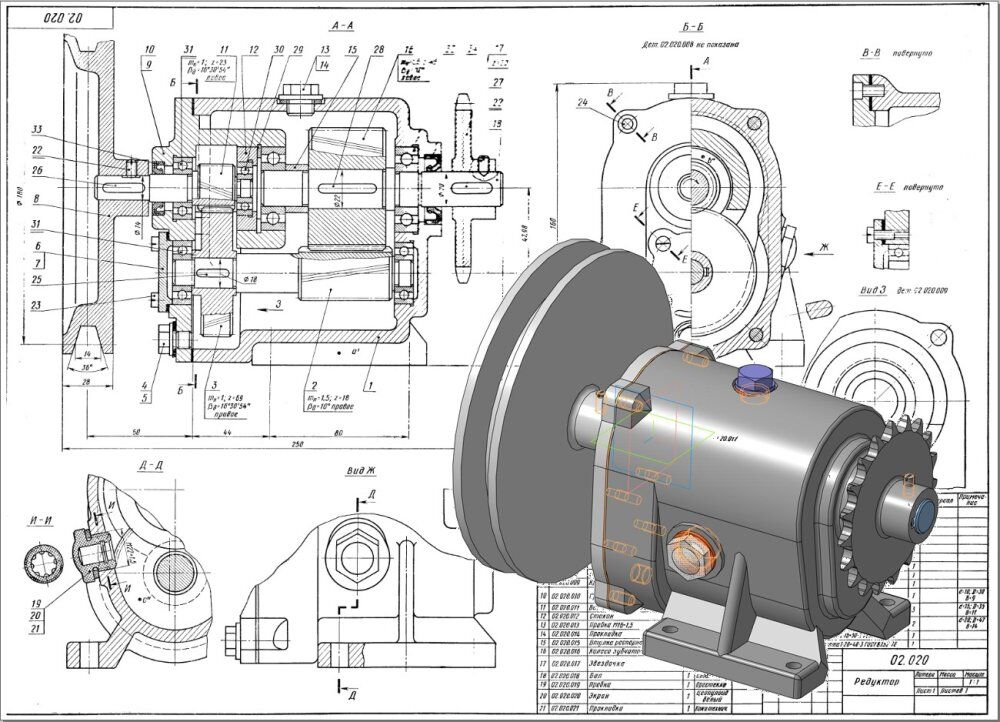

Редуктор 02.020 ЧЕРТЕЖ
Редуктор механизм для уменьшения угловой скорости при передаче вращения от двигателя к рабочим органам машины.
Данный редуктор — одноступенчатый, цилиндрический. Вращение с вала электродвигателя передается клиновым ремнем на шкив 8, который закреплен на быстроходном валу 11 шпонкой 26 и винтом 22. Зубчатое колесо сделано заодно с валом. С вала 11 вращение передается через зубчатое колесо 3 на промежуточный вал с зубчатым колесом 2, а с него — через зубчатое колесо 16 на вал 18. На конце вала 18 шпонкой 27 и винтом 22 закреплена звездочка 17, которая передает вращение рабочему органу машины.
Опорами всех трех валов служат шарикоподшипники, установленные в корпусе и крышке редуктора. Манжеты 33 и 34 и крышка 6 с прокладкой 7 предохраняют подшипники от вытекания масла и попадания пыли. Масло в редуктор заливается через верхнее отверстие в корпусе, закрываемое пробкой 13. Спускается масло через нижнее отверстие в крышке 9, закрываемое пробкой 4.
Для проверки уровня масла служит смотровое отверстие, закрываемое прозрачной пробкой 19 с экраном 20.
В основании корпуса 1 имеются четыре отверстия ф9 для крепления редуктора к станине машины.

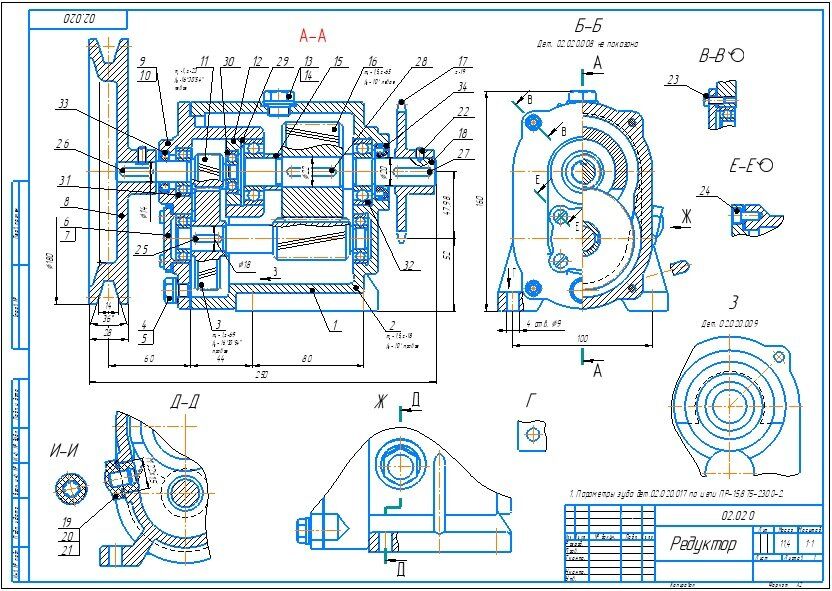

02.020 Редуктор сборочный чертеж
02.020 Редуктор спецификация
02.020.001 Корпус
02.020.002 Вал с зубчатым колесом
02.020.003 Колесо зубчатое
02.020.004 Пробка
02.020.005 Прокладка
02.020.006 Крышка
02.020.007 Прокладка
02.020.008 Шкив
02.020.009 Крышка корпуса
02.020.010 Прокладка
02.020.011 Вал с зубчатым колесом
02.020.012 Стакан
02.020.013 Пробка
02.020.014 Прокладка
02.020.015 Втулка распорная
02.020.016 Колесо зубчатое
02.020.017 Звездочка
02.020.018 Вал
02.020.019 Пробка
02.020.020 Экран
02.020.021 Прокладка

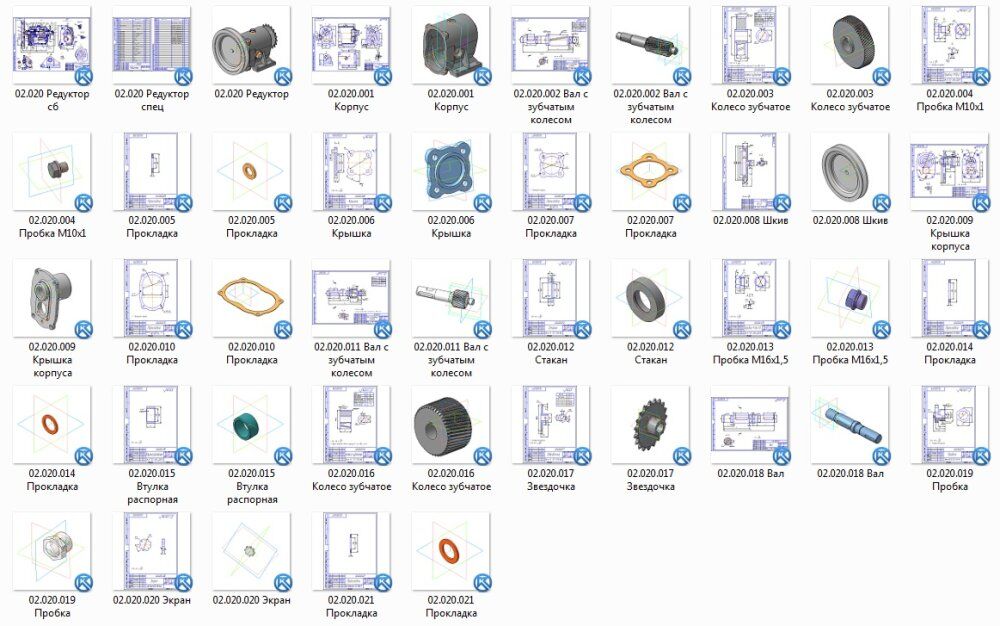

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
