ДЗ: Привод вариант 34

Привод 02.017 ЧЕРТЕЖ
Данный привод представляет собой механизм, который позволяет снизить скорость вращения рабочего органа машины до необходимой.
Вращение от двигателя через ременную передачу передается на шкив 2, сидящий на шпонке 28 на стакане 3, который вращается в шарикоподшипниках 30 относительно оси 19, закрепленной в стойке 1. Для удобства монтажа на детали 19 сделаны срезы. На стакане 3 на шпонке 28 сидит зубчатое колесо 7, которое передает вращение на горизонтальный вал 11 через зубчатое колесо 9, сидящее на валу на шпонке 26. На другом конце вала 11 на шпонке 27 закреплен с помощью втулок 13 и 16 и винтов 14 ведущий конус 15 фрикционной передачи. Ведомый конус 17 сидит на шпонке на вертикальном валу (на чертеже вал показан условно). Вращение с горизонтального вала на вертикальный передается силами трения, возникающими между элементами фрикционной передачи.

Опорами вала 11 и вертикального вала служат подшипники скольжения, установленные в стойке 1. Вкладыши подшипников — биметаллические, в которых тонкий слой из бронзы ОЦС 5-5-5 наплавляется на стальную основу. Смазываются подшипники через колпачковые масленки 31. Для крепления к станине машины в основании стойки имеются четыре отверстия ф21.

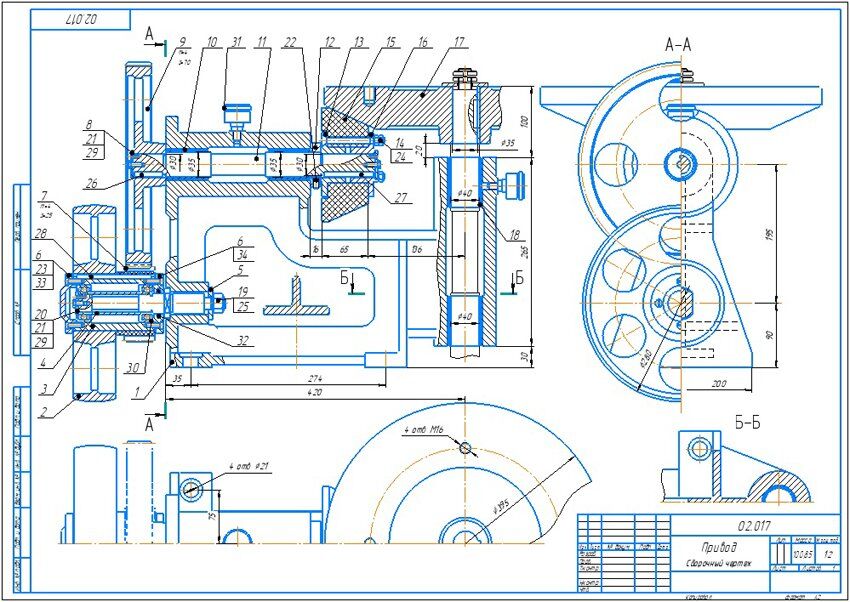

Привод 02.017 сб
Привод 02.017 спецификация

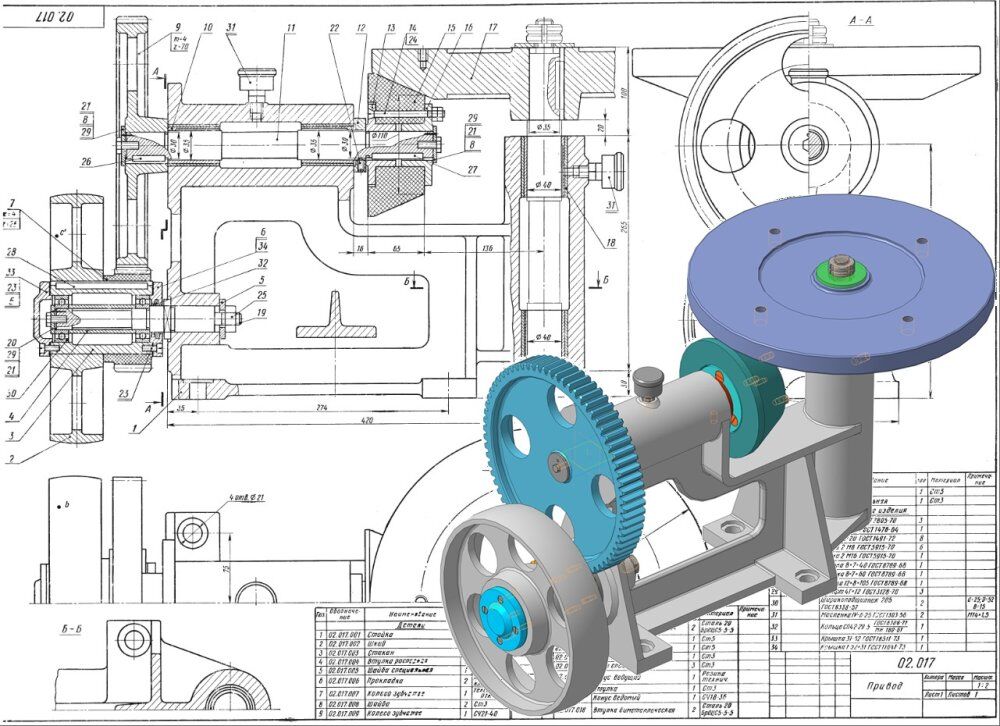

Привод 02.017 3d сборка
Привод 02.017 чертежи
Стойка 02.017.001
Шкив 02.017.002
Стакан 02.017.003
Втулка распорная 02.017.004
Шайба специальная 02.017.005
Прокладка 02.017.006
Колесо зубчатое 02.017.007
Шайба 02.017.008
Колесо зубчатое 02.017.009
Втулка биметаллическая 02.017.010
Вал 02.017.011
Кольцо 02.017.012
Втулка 02.017.013
Винт специальный 02.017.014
Конус ведущий 02.017.015
Втулка 02.017.016
Конус ведомый 02.017.017
Втулка биметаллическая 02.017.018
Ось 02.017.019
Шайба специальная 02.017.020

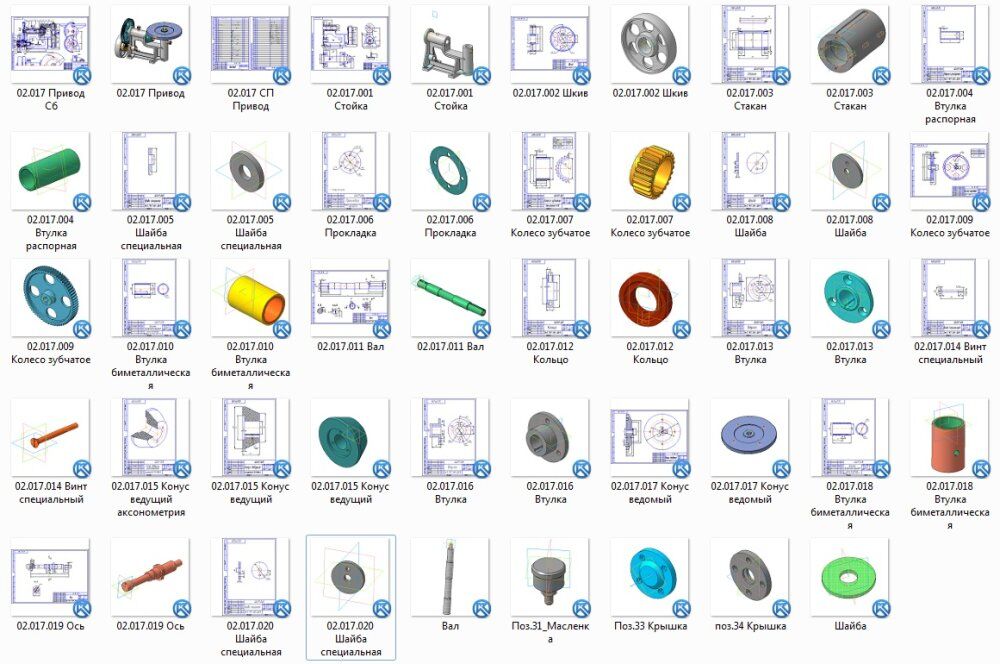

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
