ДЗ: Редуктор червячный вариант 32

Редуктор червячный 02.016 ЧЕРТЕЖ
Червячный редуктор механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90°. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.
Данный редуктор — одноступенчатый, с двух заходным левым червяком. Вращение от электродвигателя, на валу которого укреплен консольно червяк б, передается через составное червячное колесо (венец 9, ступица 10) на вал
15. Червячное колесо сидит на валу 15 на шпонке 24. На конце вала 15 шпонкой 24 и винтом 19 закреплено коническое зубчатое колесо 5, которое передает вращение рабочим органам машины.
Опорами вала 15 служат втулки 4, установленные в крышках 2. Крышки 2 крепятся к корпусу 1 винтами 22. В основании корпуса 1 имеются четыре отверстия Ф7 для крепления редуктора к станине машины.

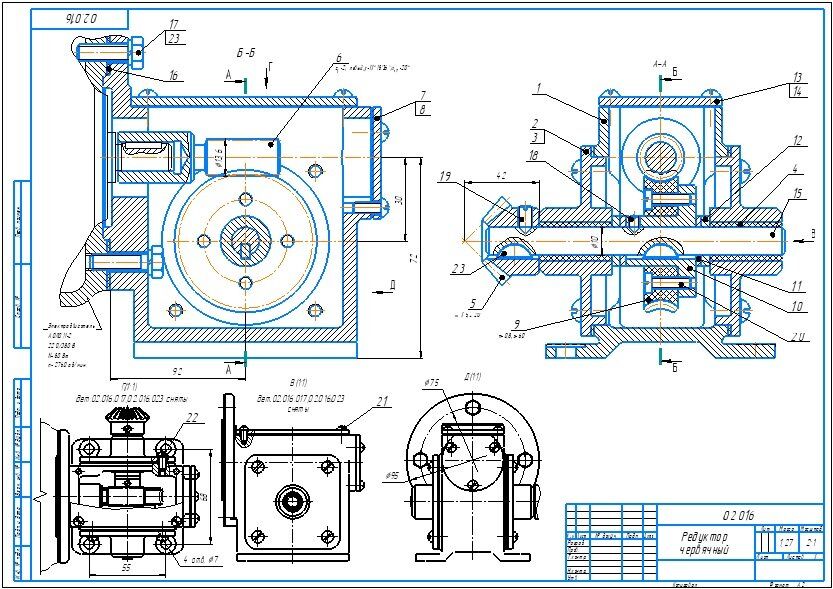

Редуктор червячный 02.016 сб
Редуктор червячный 02.016 спецификация

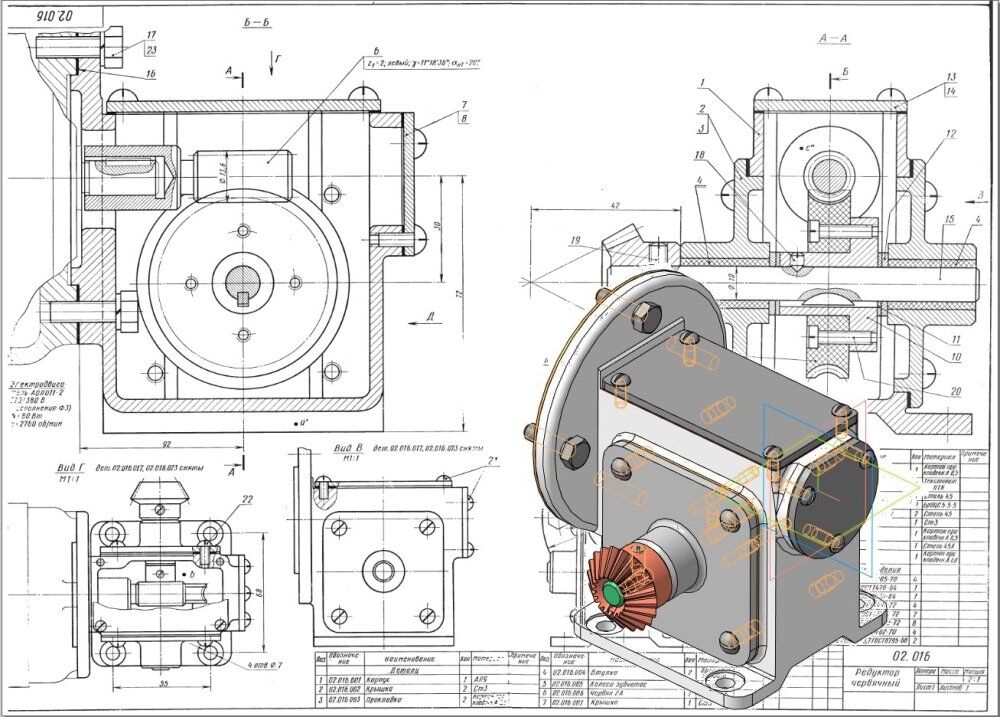

Редуктор червячный 02.016 3d модель
Редуктор червячный 02.016 чертежи
Корпус 02.016.001
Крышка 02.016.002
Прокладка 02.016.003
Втулка 02.016.004
Колесо зубчатое 02.016.005
Червяк ZA 02.016.006
Крышка 02.016.007
Прокладка 02.016.008
Венец 02.016.009
Ступица 02.016.010
Шайба 02.016.011
Кольцо регулировочное 02.016.012
Крышка 02.016.013
Прокладка 02.016.014
Вал 02.016.015
Прокладка 02.016.016

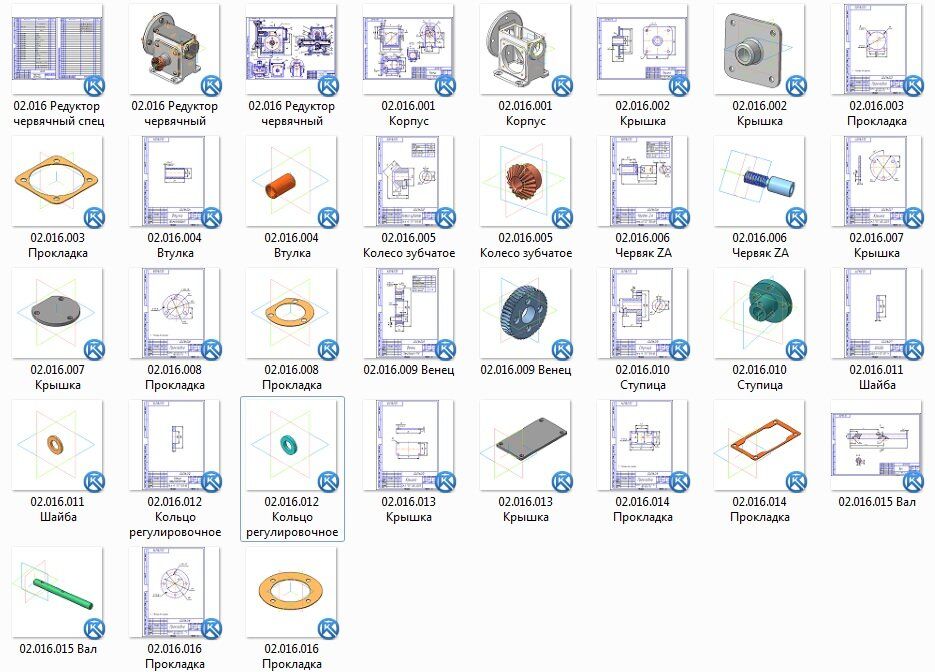

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
