ДЗ: Редуктор вариант 16

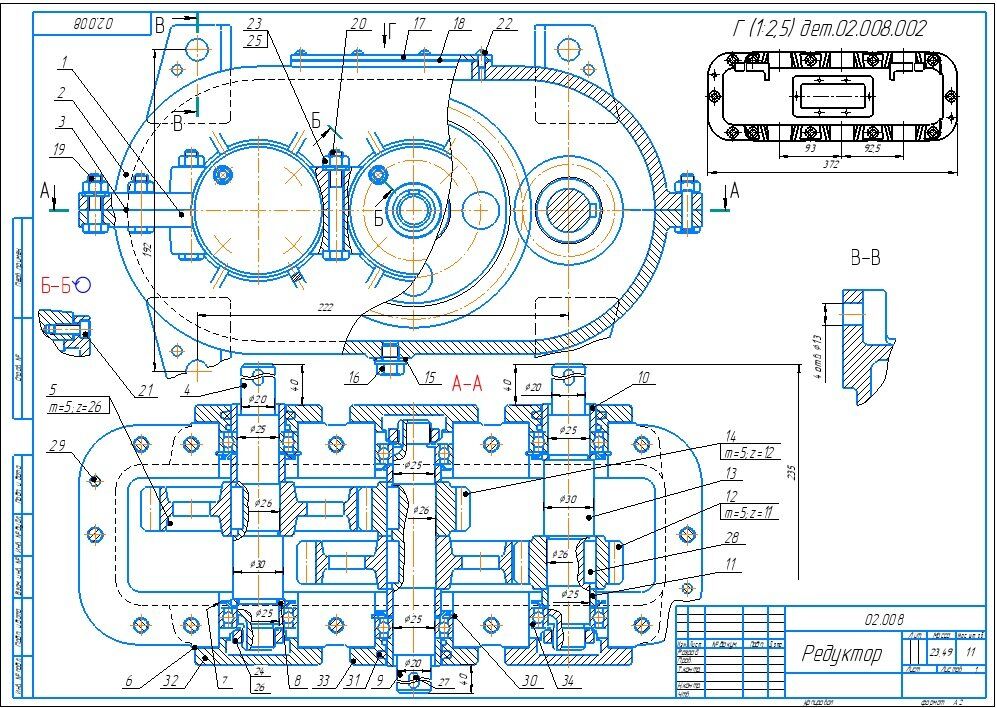

Редуктор 02.008 ЧЕРТЕЖ
Редуктор — механизм для уменьшения угловой скорости при передаче вращения с вала электродвигателя к машине.
Данный редуктор — цилиндрический, горизонтальный, двухступенчатый.
Вращение с вала электродвигателя передается на быстроходный вал 13, а с него — через зубчатые колеса 5 и 12 на вал 9. На вал 4 вращение передается через зубчатые колеса 5 и 14. Валы 4, 9, 13 вращаются в шарикоподшипниках 34, смазанных густой смазкой.
Устанавливают зубчатые колеса через отверстие, находящееся в верхней части корпуса. Через это же отверстие зацепление осматривают и заливают масло для его смазки. Спускают масло через отверстие, закрываемое пробкой 16.
Корпус имеет четыре лапки с отверстиями для крепления редуктора к машине.
Редуктор 02.008 сб
Редуктор 02.008 спецификация

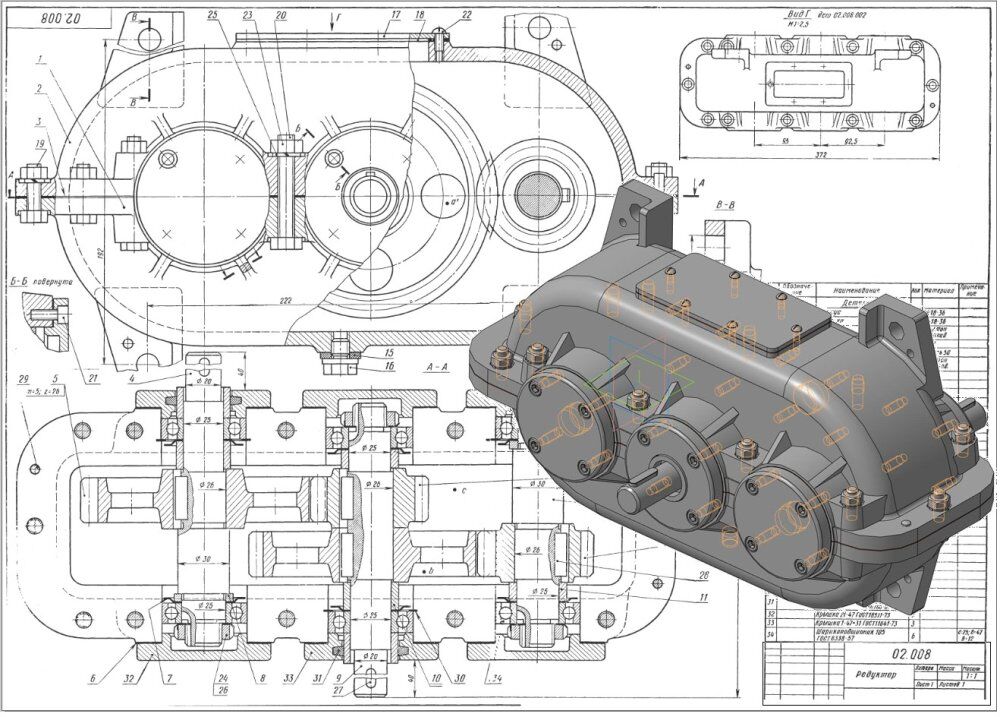

Редуктор 02.008 3д модель
Редуктор 02.008 чертежи
Корпус 02.008.001
Крышка 02.008.002
Прокладка 02.008.003
Вал 02.008.004
Колесо зубчатое 02.008.005
Прокладка 02.008.006
Шайба защитная 02.008.007
Втулка 02.008.008
Вал 02.008.009
Втулка 02.008.010
Втулка 02.008.011
Колесо зубчаое 02.008.012
Вал 02.008.013
Колесо зубчаое 02.008.014
Прокладка 02.008.015
Пробка 02.008.016
Крышка 02.008.017
Прокладка 02.008.018

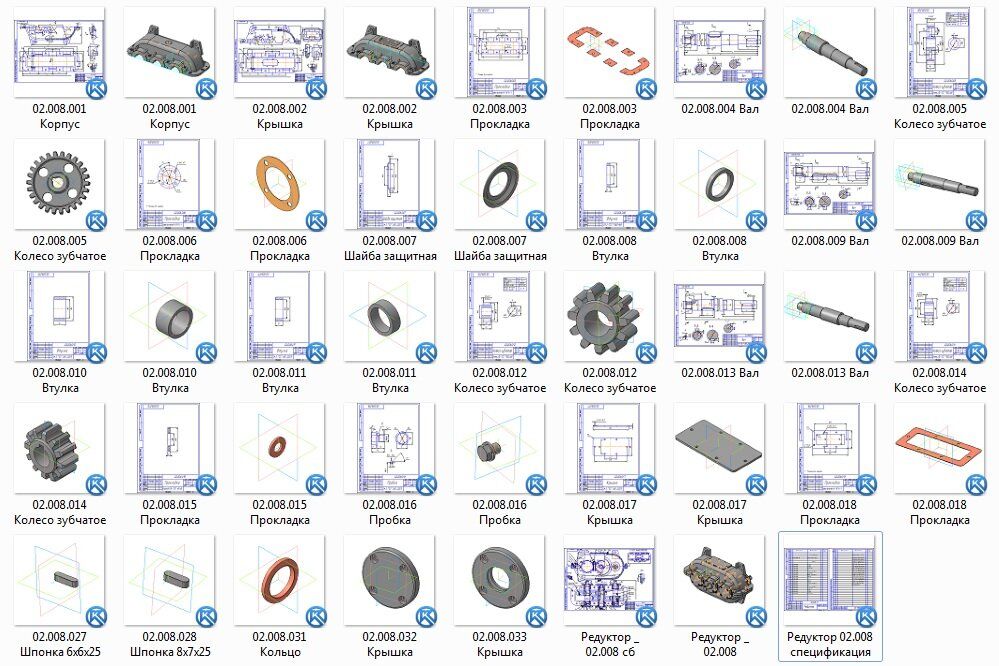

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
