ДЗ: Вал приводной вариант 38

Вал приводной 01.020 ЧЕРТЕЖ
Приводной вал — узел машины, передающий вращение к рабочим органам машины.
Вращение передается через зубчатое колесо 6 приводному валу 11, на котором закреплены штифтами 19 клеевые ролики 5 с бронзовыми дисками 4. При вращении вала диски 4 касаются клеевого барабана (на чертеже не показан), находящегося в ванне с клеем, и переносят клей на бумагу. Для периодической промывки дисков от загустевающего клея вал 11 должен быстро сниматься. Для этого необходимо: вывести зубчатое колесо 6 из зацепления с зубчатым колесом, показанным на чертеже условно; вынуть штифты 2; снять крышки 3 подшипников. Чтобы вывести зубчатые колеса из зацепления, следует вручную передвинуть маховик 12 вправо до тех пор, пока фиксатор 8 не попадет в следующую выемку на шпонке 10.
Подшипники смазываются через масленки 20. Для крепления подшипников к станине машины в основаниях корпусов подшипников имеются отверстия.

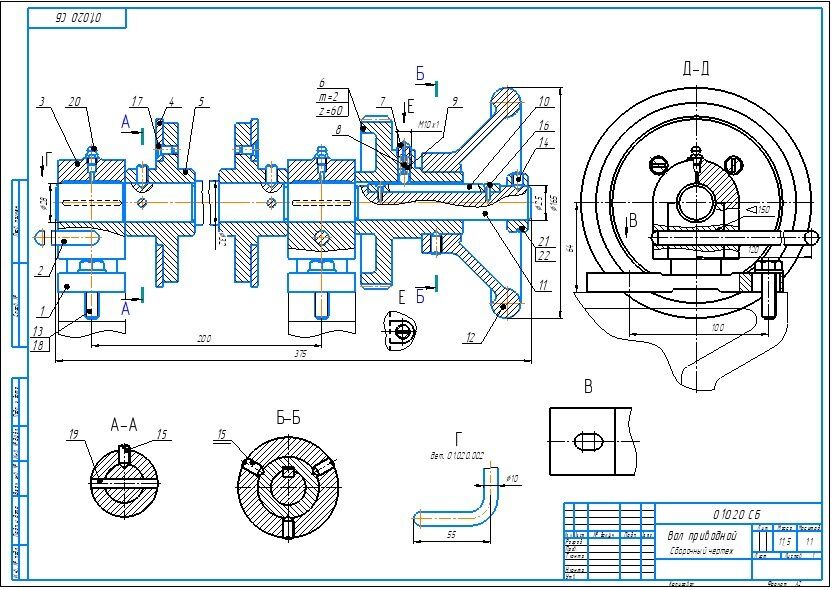

Вал приводной 01.020 сб
Вал приводной 01.020 спецификация

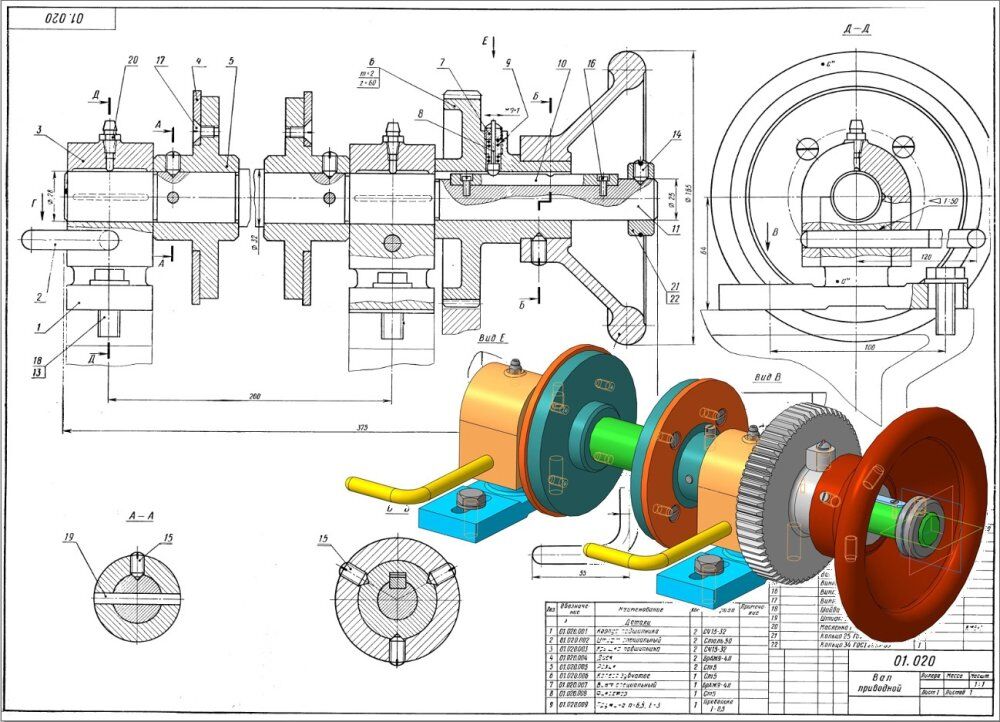

Вал приводной 01.020 3d сборка
Вал приводной 01.020 чертежи
Корпус подшипника 01.020.001
Штифт специальный 01.020.002
Крышка подшипника 01.020.003
Диск 01.020.004
Ролик 01.020.005
Колесо зубчатое 01.020.006
Винт специальный 01.020.007
Фиксатор 01.020.008
Пружина 01.020.009
Шпонка специальная 01.020.010
Вал 01.020.011
Маховик 01.020.012

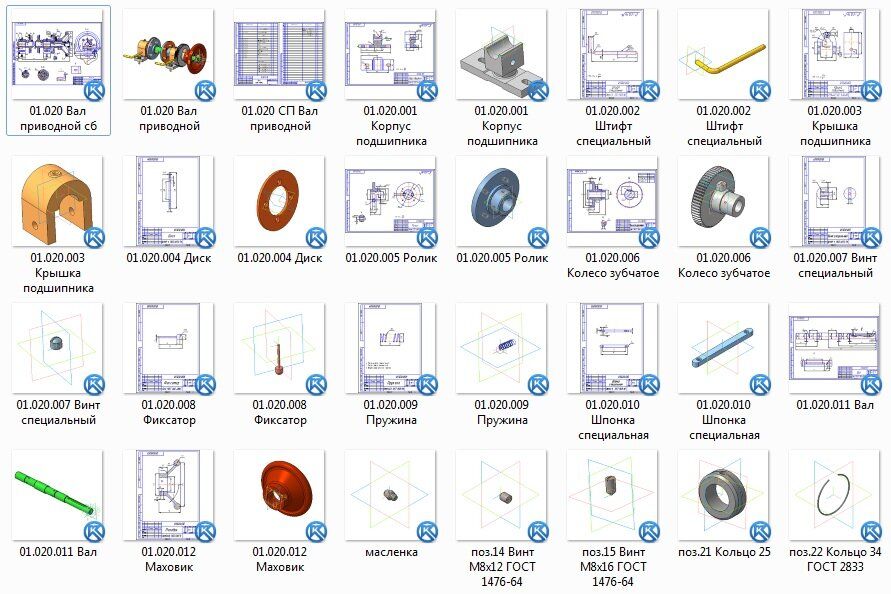

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
