ДЗ А: Пневмоклапан вариант 2
-50%
Описание

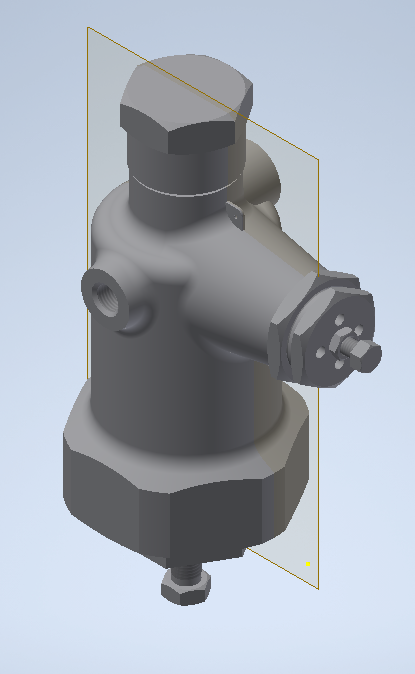

3D-модели + Сборка ![]()
![]()
| Форм. | Зона | Поз. | Обозначение | Наименование | Кол. | Примеч. |
| Документация | ||||||
| 02.000 СБ | Сборочный чертеж | 1 | ||||
| | ||||||
| Детали | ||||||
| 1 | 02.001 | Винт М8х45 | 1 | |||
| 2 | 02.002 | Втулка | 1 | |||
| 3 | 02.003 | Клапан | 1 | |||
| 4 | 02.004 | Контргайка | 1 | |||
| 5 | 02.005 | Корпус | 1 | |||
| 6 | 02.006 | Крышка | 1 | |||
| 7 | 02.007 | Крышка | 1 | |||
| 8 | 02.008 | Прокладка | 1 | |||
| 9 | 02.009 | Прокладка | 1 | |||
| 10 | 02.011 | Пружина | 1 | |||
| 11 | 02.012 | Пружина | 1 | |||
| 12 | 02.013 | Тарелка | 1 | |||
| 13 | 02.014 | Тарелка | 1 | |||
| Стандартные изделия | 1 | |||||
| 14 | 02.015 | Винт М5х25 ГОСТ 7805-70 | 1 | |||
| 15 | 02.016 | Гайка М8 ГОСТ 5915-70 | 1 | |||
| 16 | 02.017 | Гайка М5 ГОСТ 5915-70 | 1 | |||
| 17 | 02.018 | Сильфон 28-16-0.22 | ||||
| ГОСТ 22388-90 | 1 |
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
985
Качество
Идеальное компьютерное
Размер
5,58 Mb

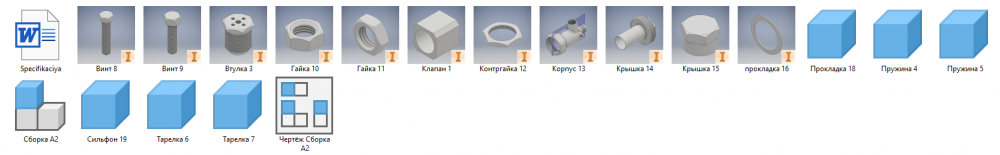

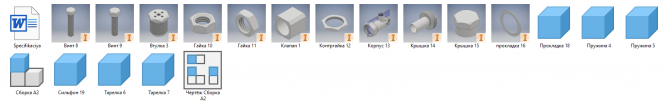

Список файлов
Винт 8.ipt
Винт 9.ipt
Втулка 3.ipt
Гайка 10.ipt
Гайка 11.ipt
Клапан 1.ipt
Контргайка 12.ipt
Корпус 13.ipt
Крышка 14.ipt
Крышка 15.ipt
Прокладка 18.ipt
Пружина 4.ipt
Пружина 5.ipt
Сборка А2.iam
Сильфон 19.ipt
Спецификация.doc
Тарелка 6.ipt
Тарелка 7.ipt
Чертёж Сборка А2.idw
прокладка 16.ipt
