Лабораторная работа 2: Исследование дешифраторов вариант 4

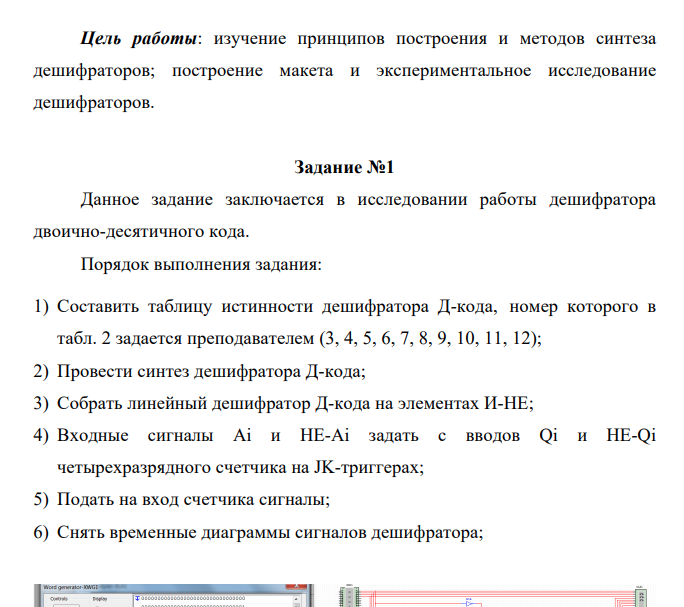

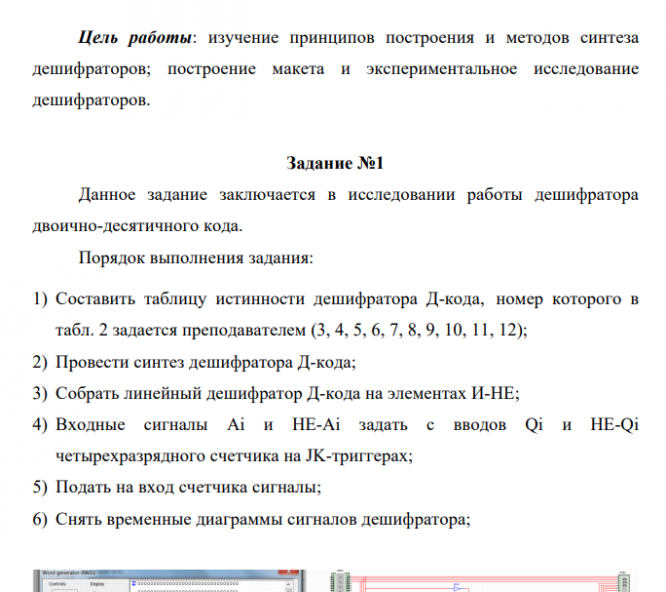

Цель работы: изучение принципов построения и методов синтеза дешифраторов; построение макета и экспериментальное исследование дешифраторов.
Задание №1 Данное задание заключается в исследовании работы дешифратора двоично-десятичного кода. Порядок выполнения задания: 1) Составить таблицу истинности дешифратора Д-кода, номер которого в табл. 2 задается преподавателем (3, 4, 5, 6, 7, 8, 9, 10, 11, 12); 2) Провести синтез дешифратора Д-кода; 3) Собрать линейный дешифратор Д-кода на элементах И-НЕ; 4) Входные сигналы Аi и НЕ-Ai задать с вводов Qi и НЕ-Qi четырехразрядного счетчика на JK-триггерах; 5) Подать на вход счетчика сигналы; 6) Снять временные диаграммы сигналов дешифратора;
Задание №2 Данное задание заключается в исследовании работы дешифраторов ИМС К155ВД4. Порядок выполнения задания: 1) Снять временные диаграммы сигналов двухвходового дешифратора, подавая на его адресные входы сигналы Q0 и Q1 с выходов счетчика, а на стробирующие входы Е и S2 – импульсы СИ-1, задержанные линией задержки макета; 2) Определить время задержки стробирующего сигнала, необходимое для исключения помех на выходах дешифратора; 3) Собрать схему трехвходового дешифратора на основе дешифратора К155ИД4, задавая входные сигналы A0, A1, A2 c выходов Q0, Q1, Q2 счетчика; снять временные диаграммы сигналов дешифратора;

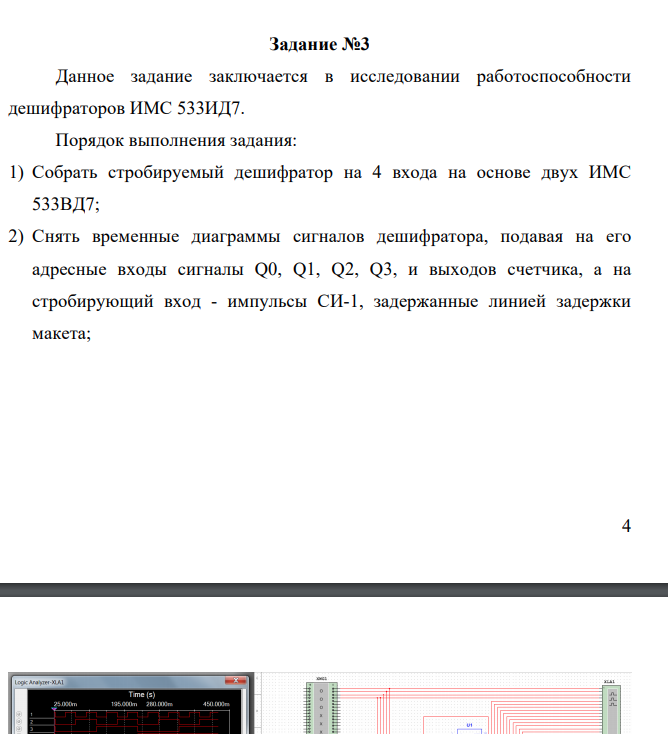

Задание №3 Данное задание заключается в исследовании работоспособности дешифраторов ИМС 533ИД7. Порядок выполнения задания: 1) Собрать стробируемый дешифратор на 4 входа на основе двух ИМС 533ВД7; 2) Снять временные диаграммы сигналов дешифратора, подавая на его адресные входы сигналы Q0, Q1, Q2, Q3, и выходов счетчика, а на стробирующий вход - импульсы СИ-1, задержанные линией задержки макета;
